セリカ参号機改

※このページの画像はクリックすると大きな画像をみることができます。JavaScriptを有効にしている方はHighSlideJSでこのページのまま大きな画像を見ることができます。サイズは800xですがそれ以下の解像度の画面でも画面にあわせて縮小されて表示されます。ほとんどの写真はExif情報付きです。お借りしている写真などもあるため透かし処理をさせていただきました。透かしの無い写真が必要の場合は管理人までご連絡下さい。

今日は休みがとれたのでみんなが仕事してるその隣で車いじりです(^_^;)
なので仕事の電話はバンバンかかってきますが(-"-;)

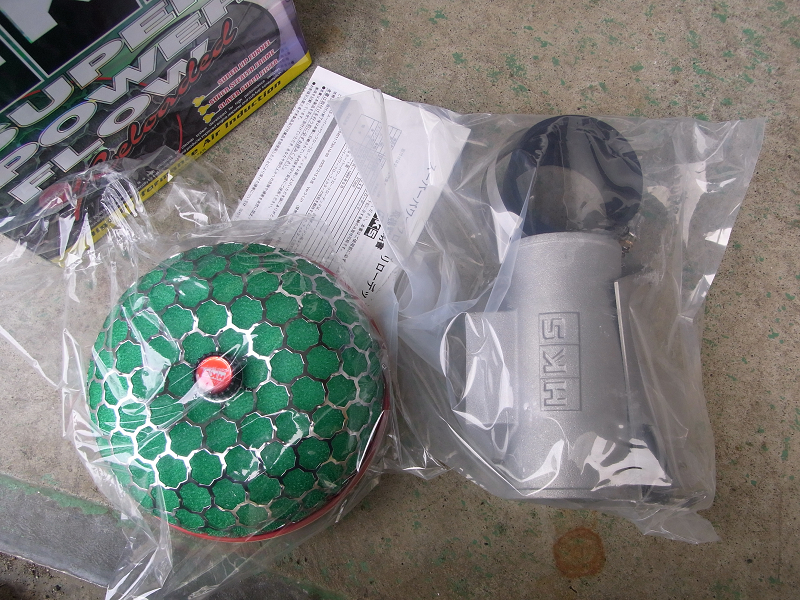

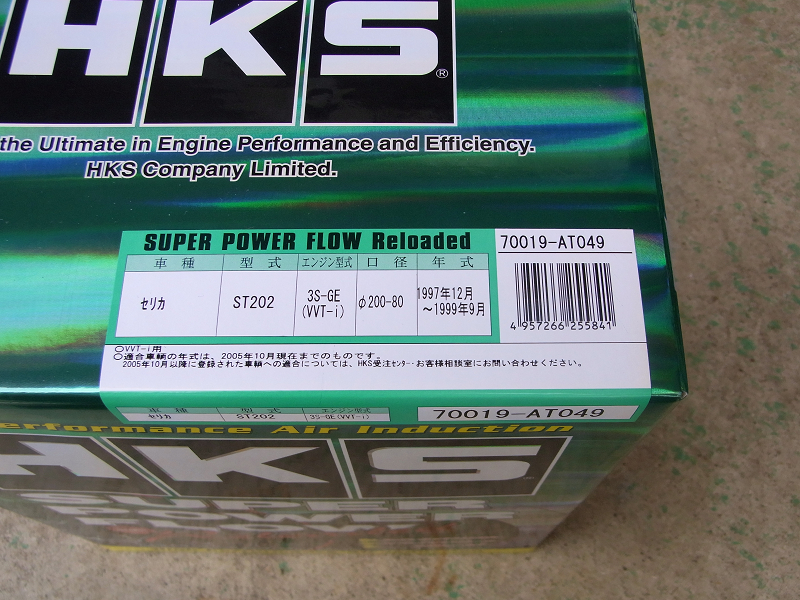

まずはHKSのSuperPowerFlowを取り付けました

写真撮りながらでも30分でした

初回の取り外しなのでもう少しかかるかと思ったのですが何の障害もなく♪

柿本が少し喜んでるみたいですw

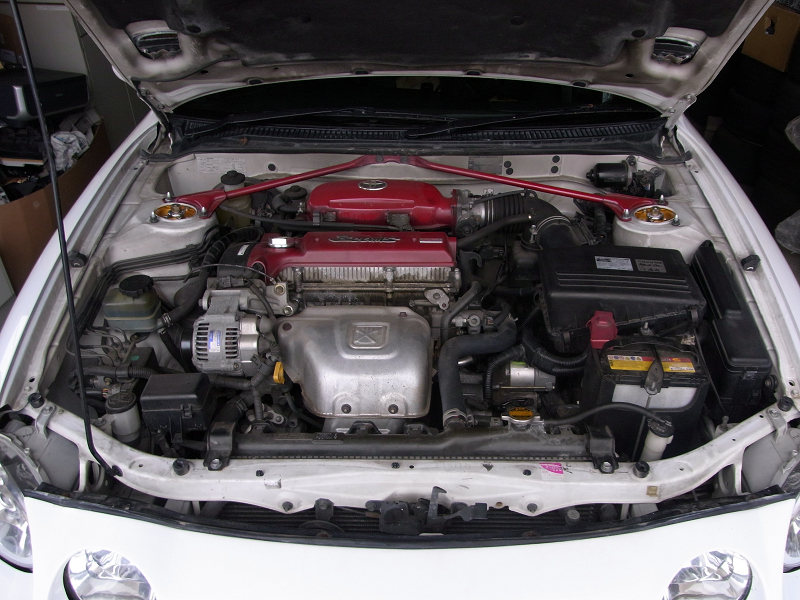

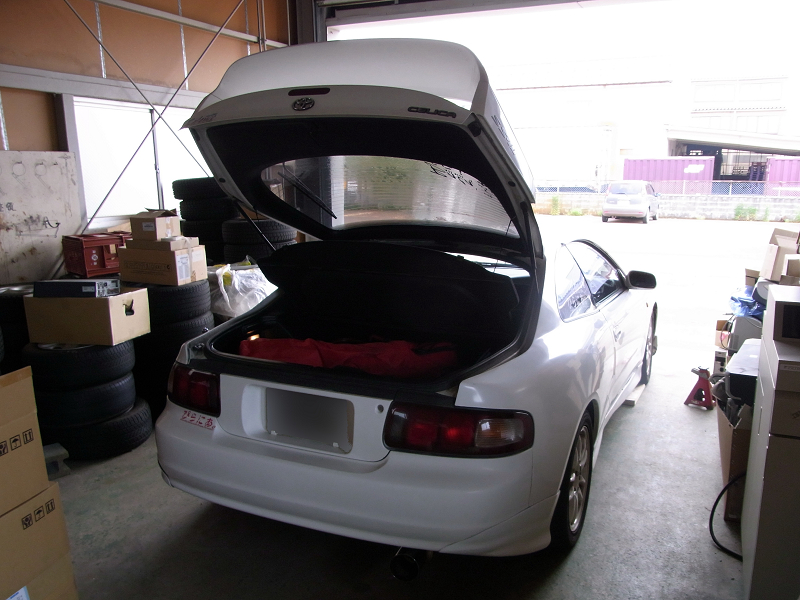

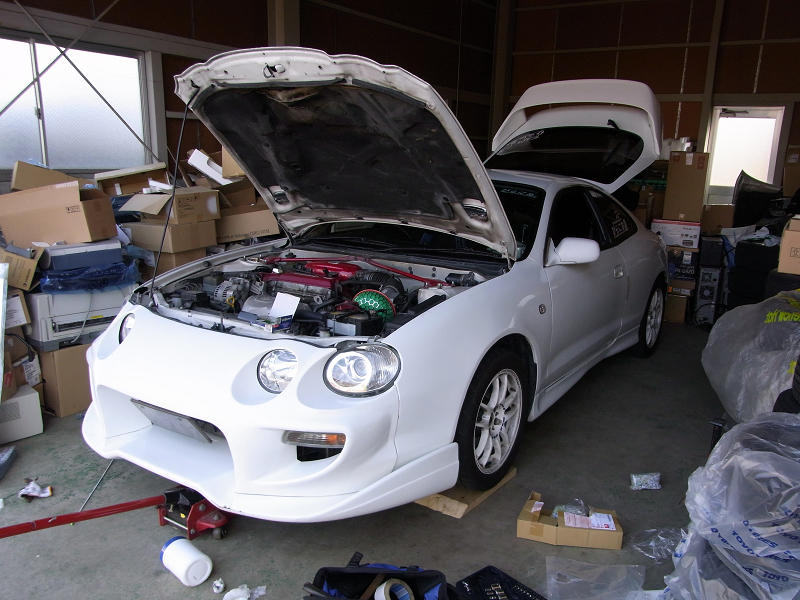

作業開始 ここに問題点 ねがきゃん

とりあえず PowerFlowからいきますか 大嫌いな緑キノコ・・・集塵性わるそ・・・

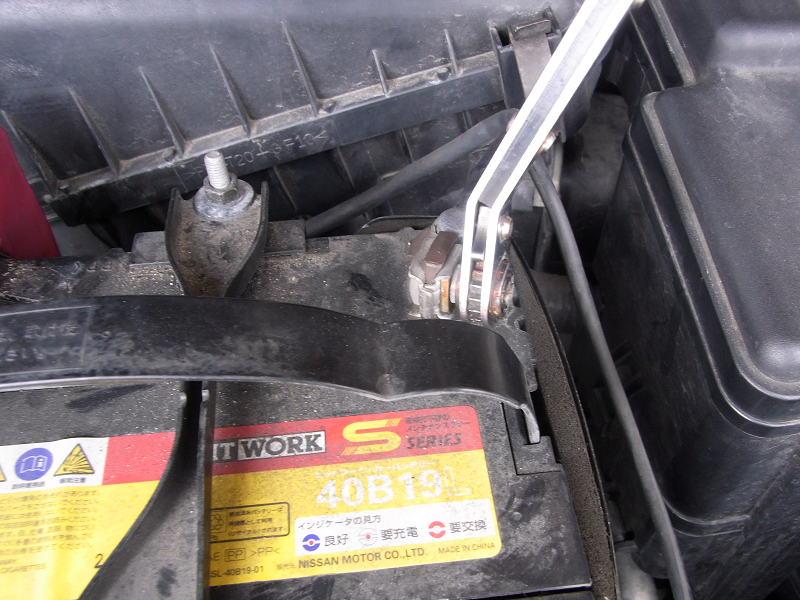

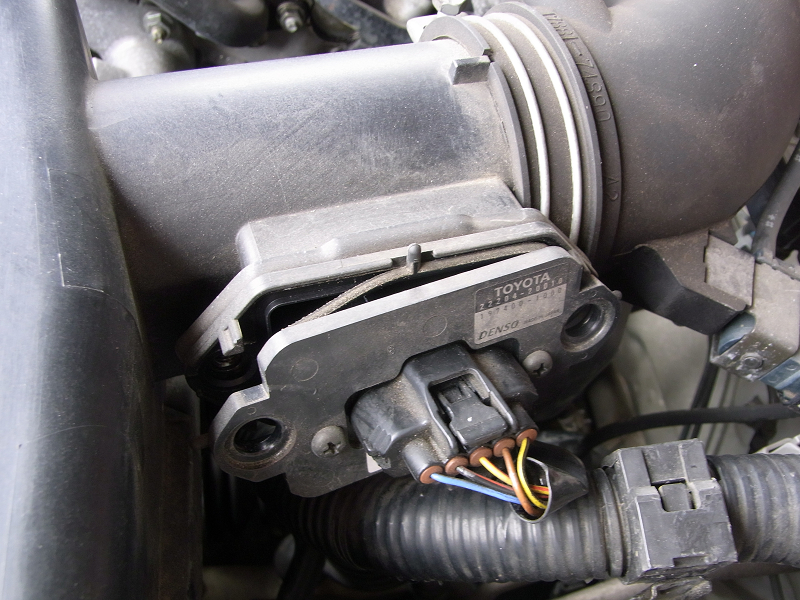

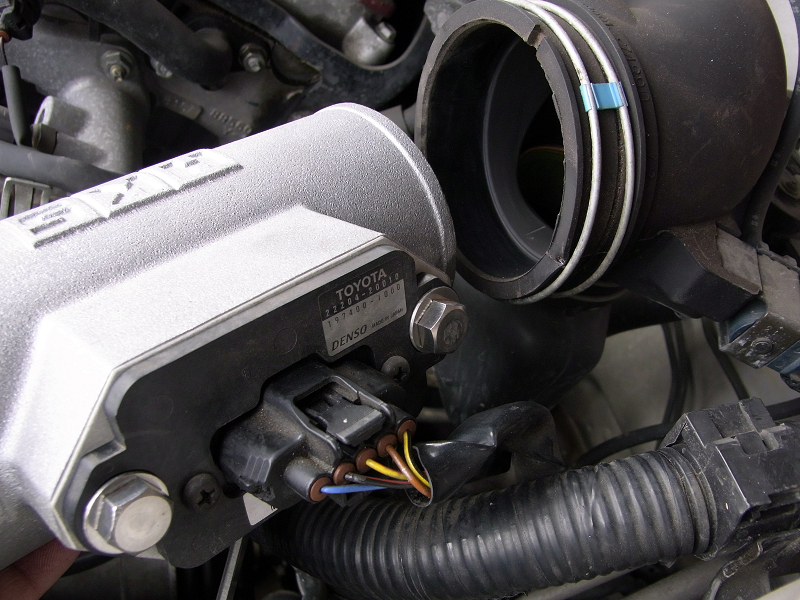

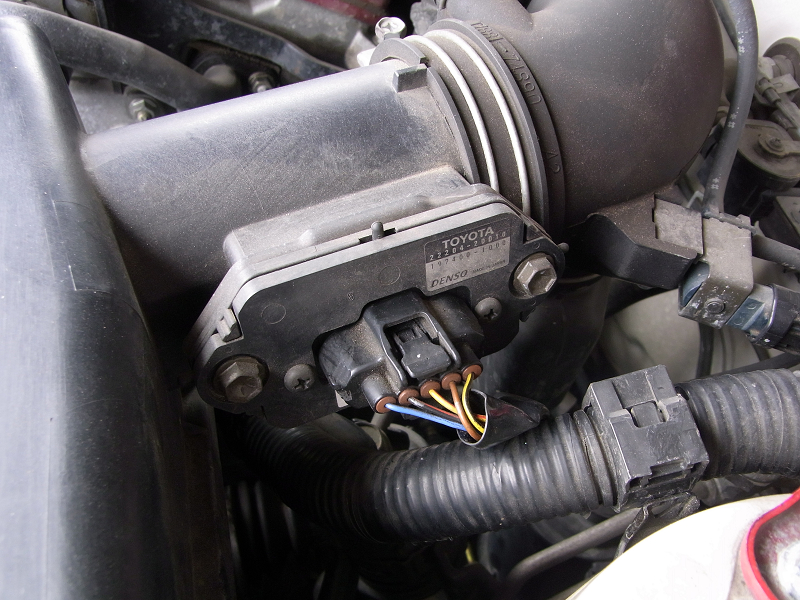

バッテリーマイナス端子外す ここの部品がないからHKSにせざるをえない・・・ エアフロコントローラーを外す

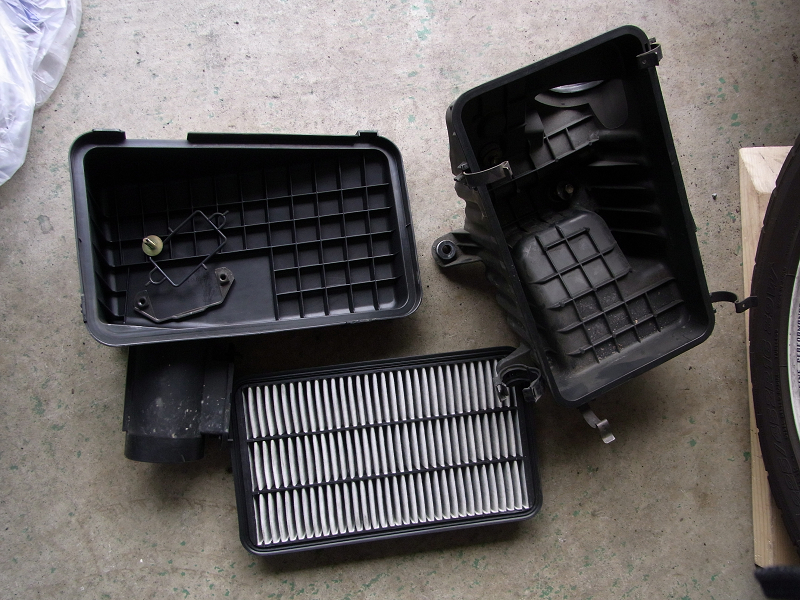

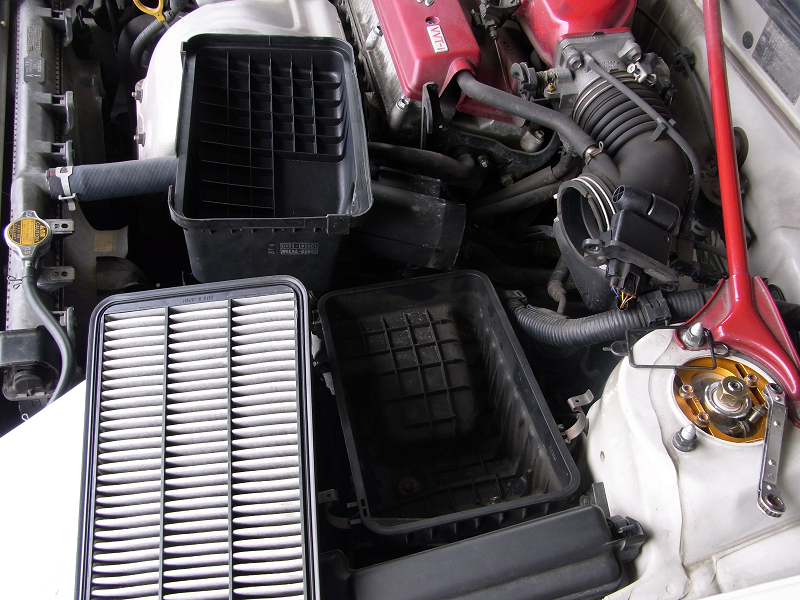

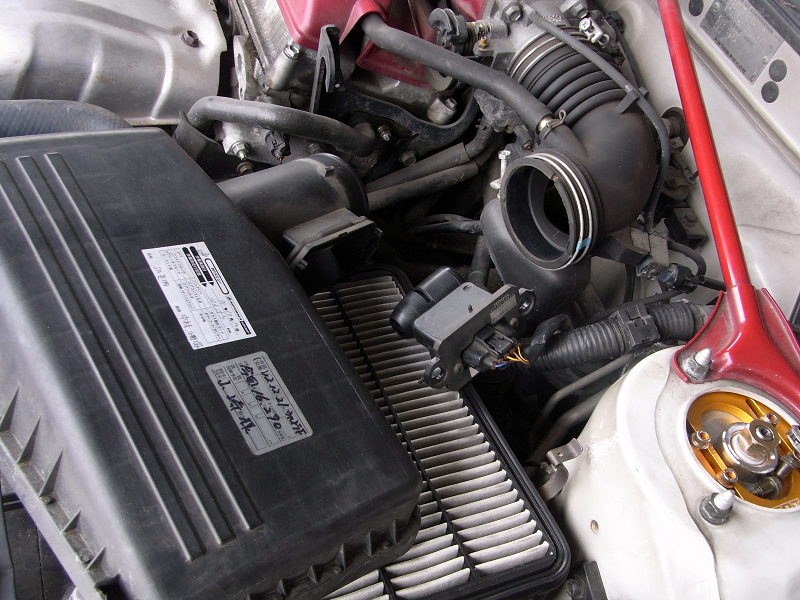

エアクリBOXをはずす まずは上 エアクリ−ナー

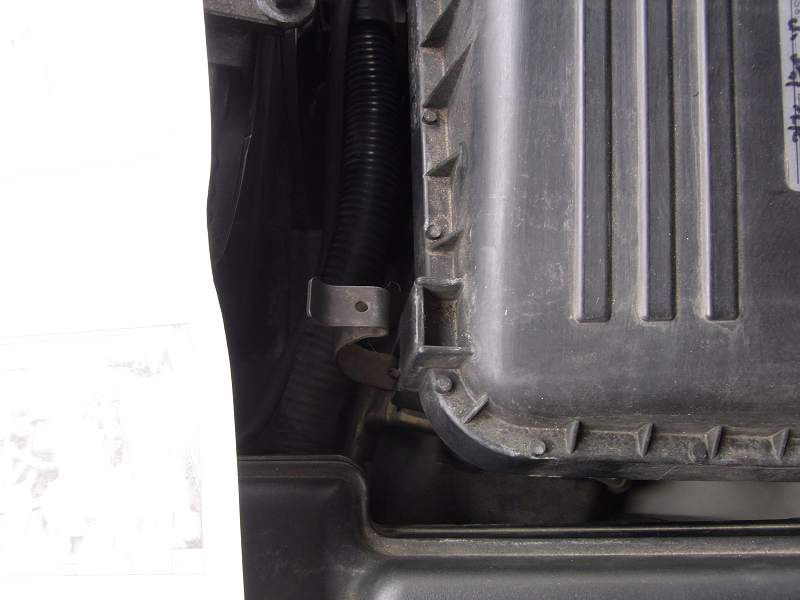

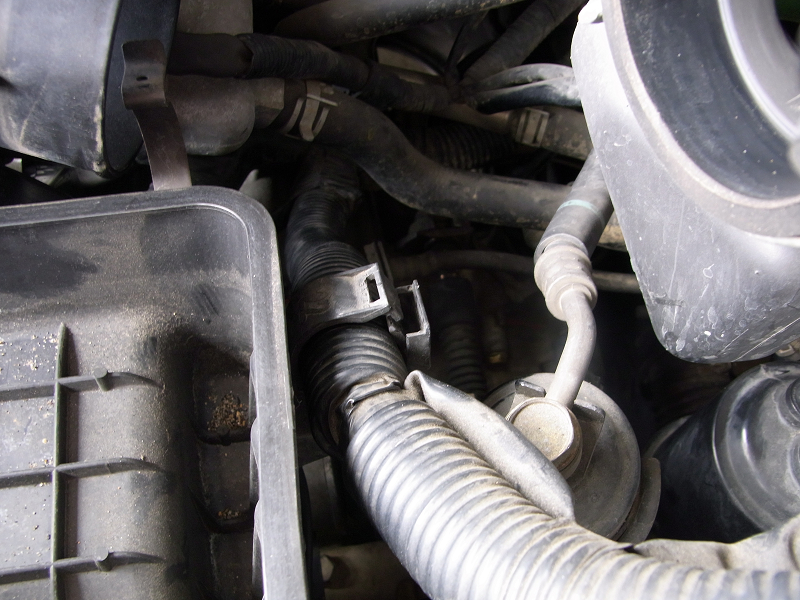

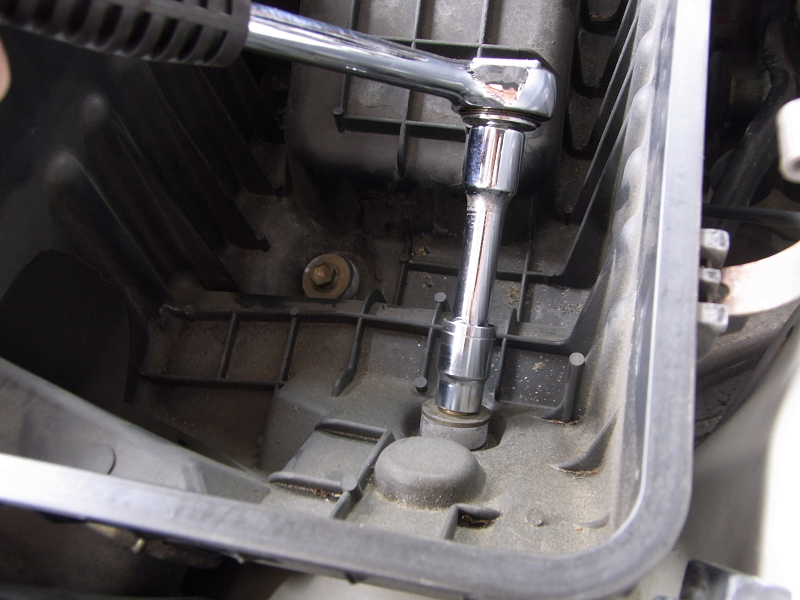

次は下側 ホースクリップもはずす ボルトを外す

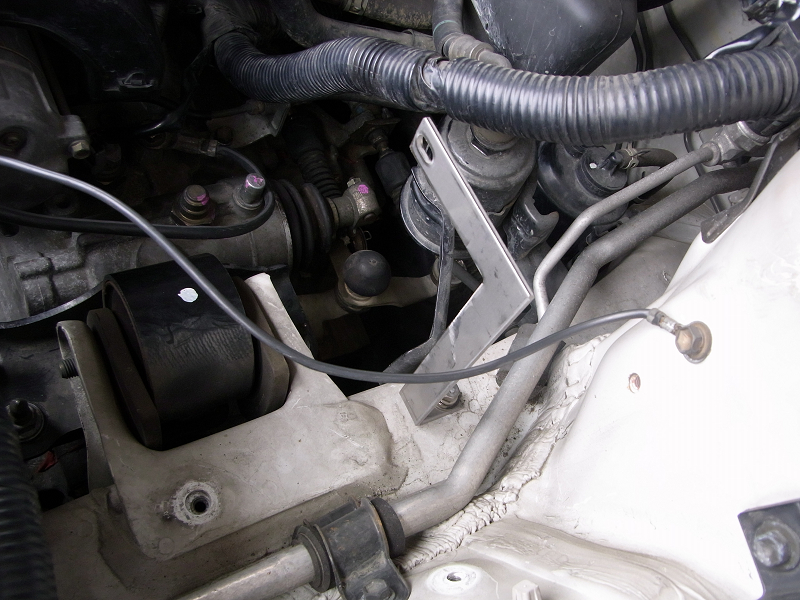

全壊w いらなくなるノーマルパーツ ステー取り付け

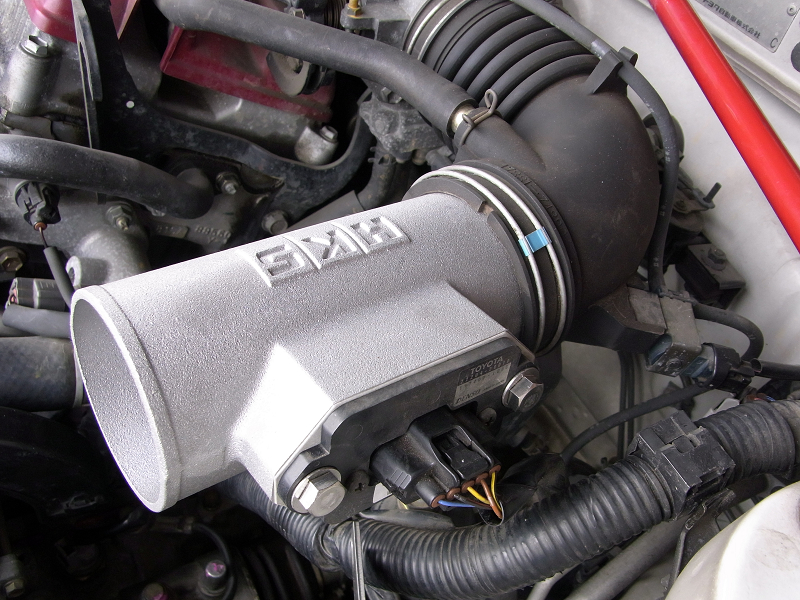

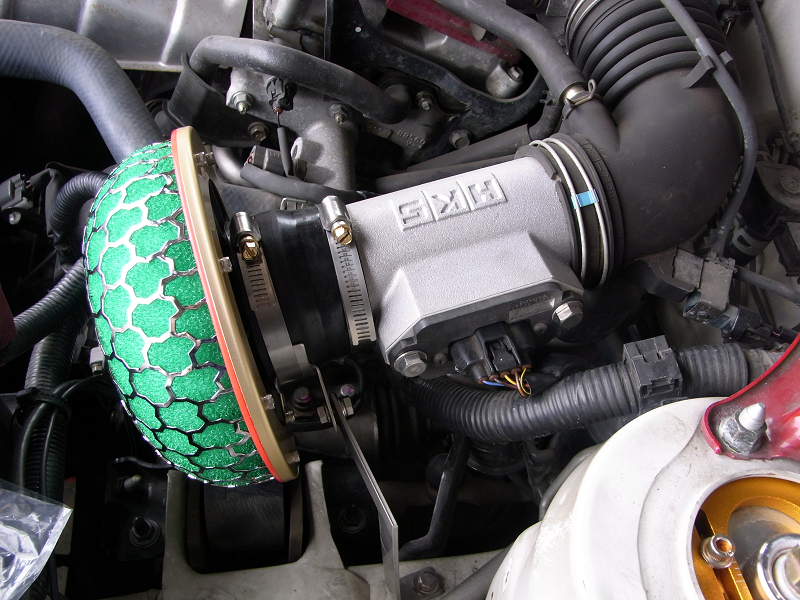

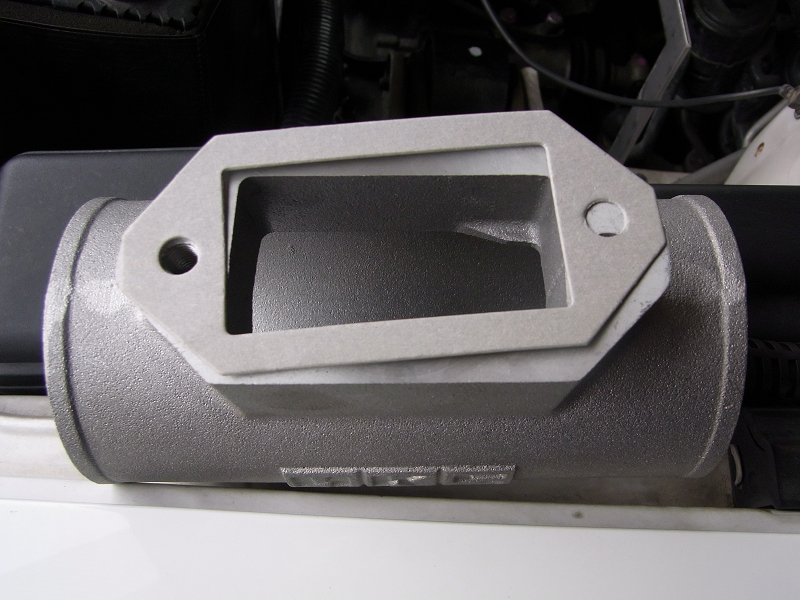

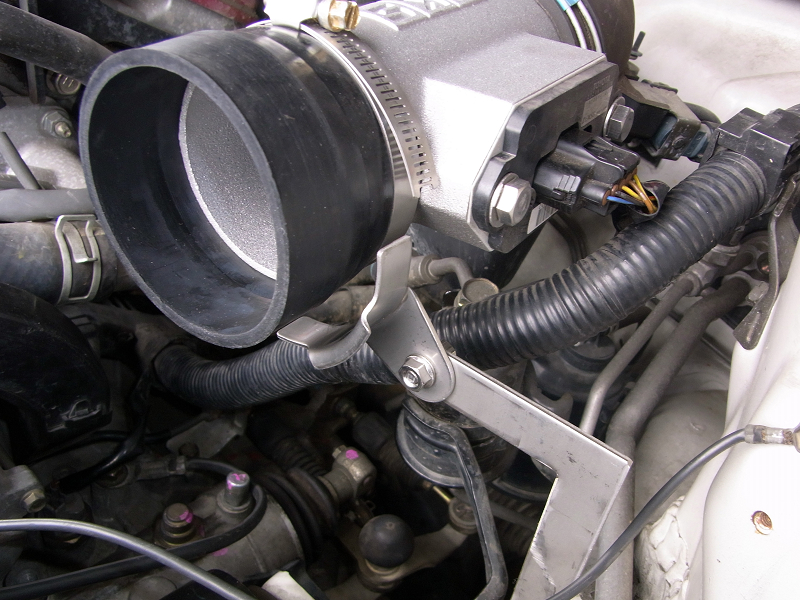

HKSのバイパス エアフロコントローラーを取り付ける 接続

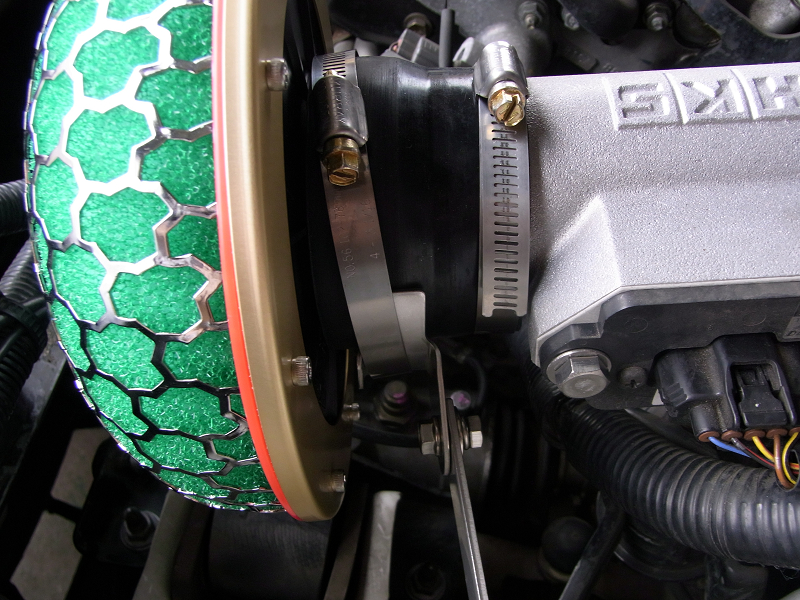

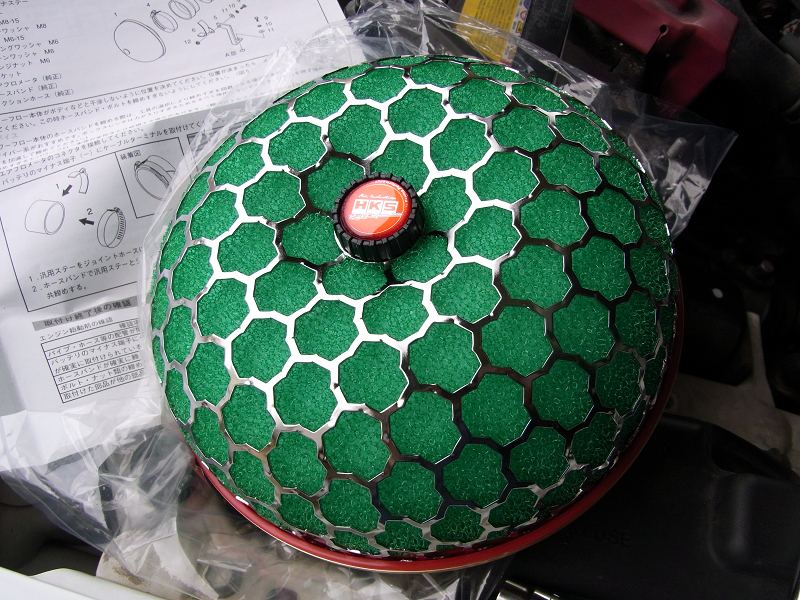

ゴムパイプを接続 緑のキノコ ステーなどと一緒に取り付け

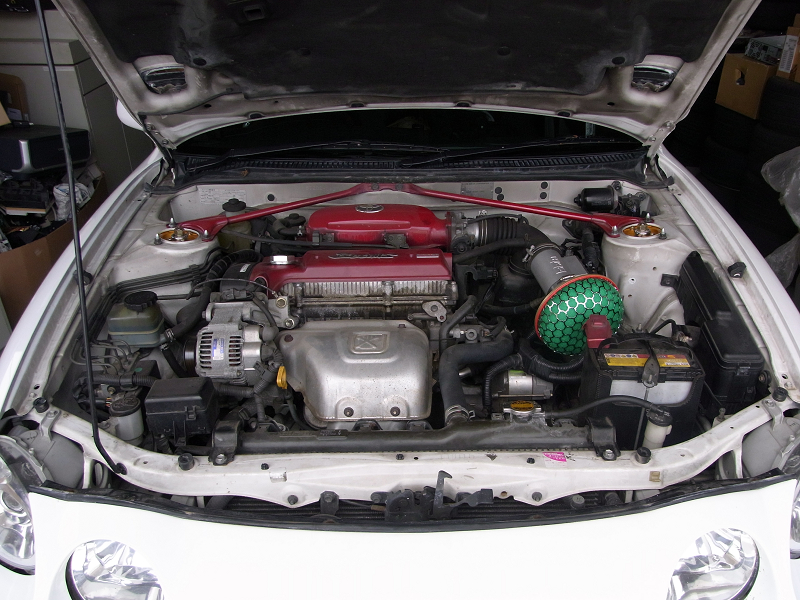

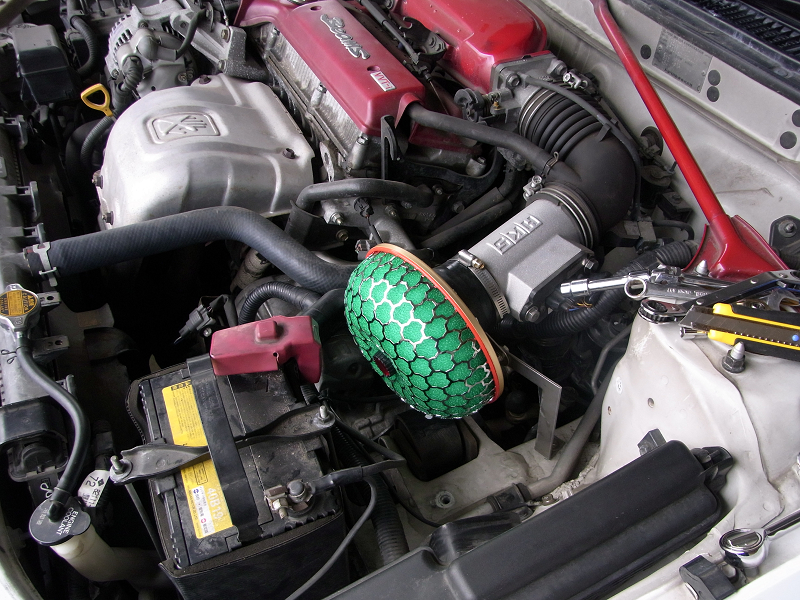

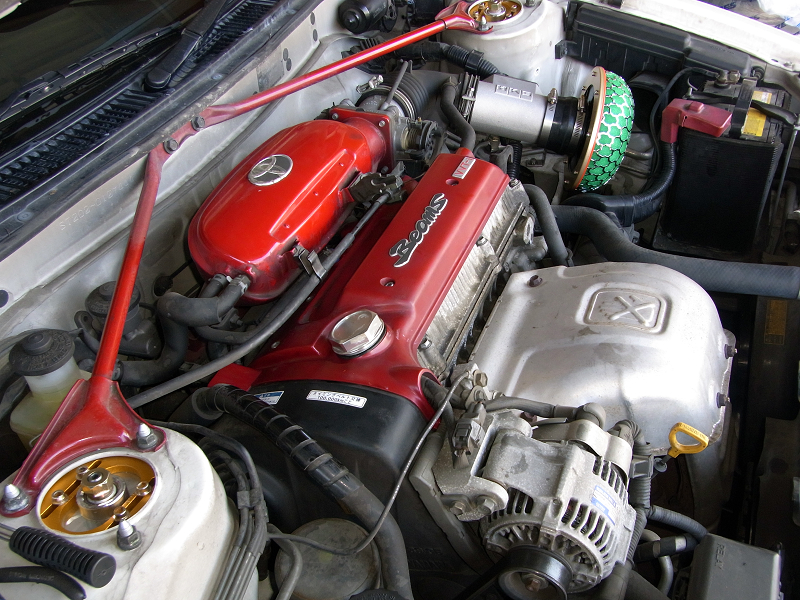

良くできてるなぁと関心してしまいましたw 完成! 緑は・・・


またしてもレビンの遺産ですが、ステアリング換えてみました

特殊工具が必要でしたが持ってたのでなんとか

今までセリカは種類がいくつかあってどのボスにすればいいのかわからず放置してましたが、ワークスベルというとこがとても分かり易く説明してしてようやくボス選定ができました♪

保険からはエアバッグもABSも外してあるので問題無です

作業もすんなり30分♪

バッテリーは必ず外してください!暴発しまっせ(T∇T)

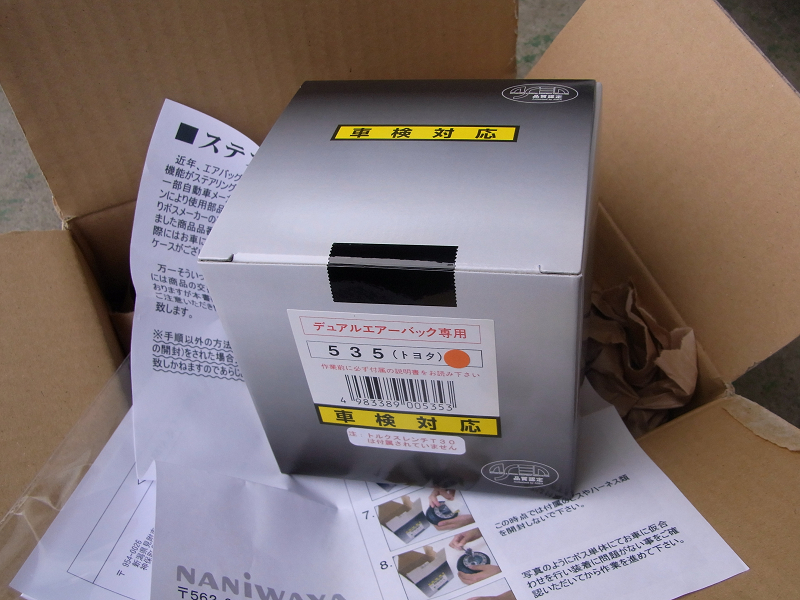

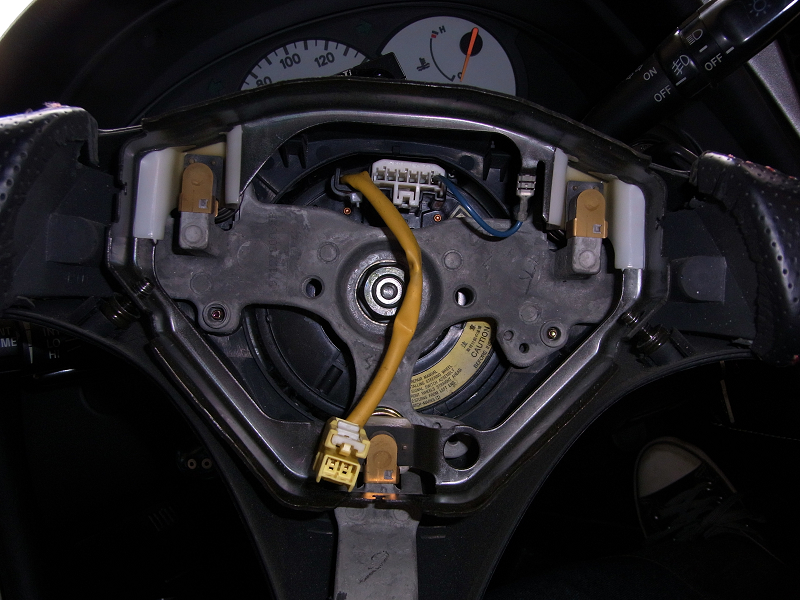

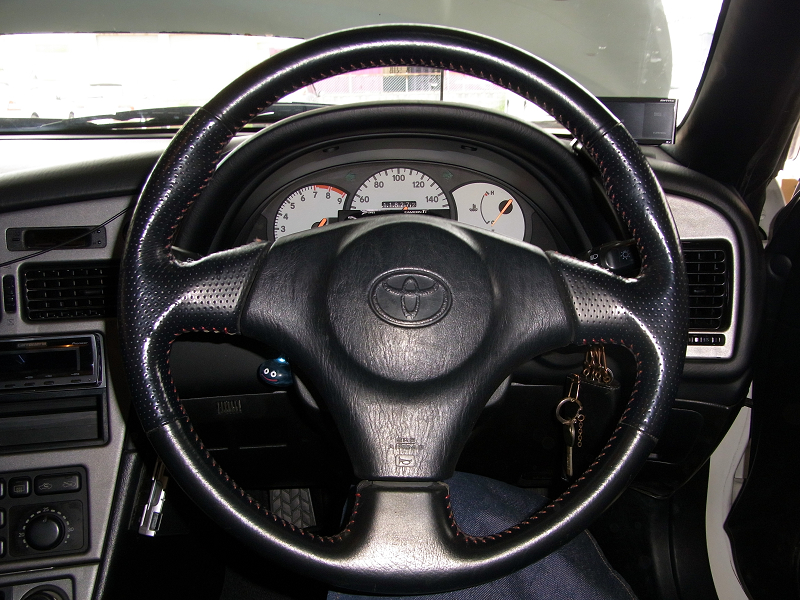

返品しやすい開け方の説明書付きw さて純正の取り外し ここのビスは完全には外れないので注意

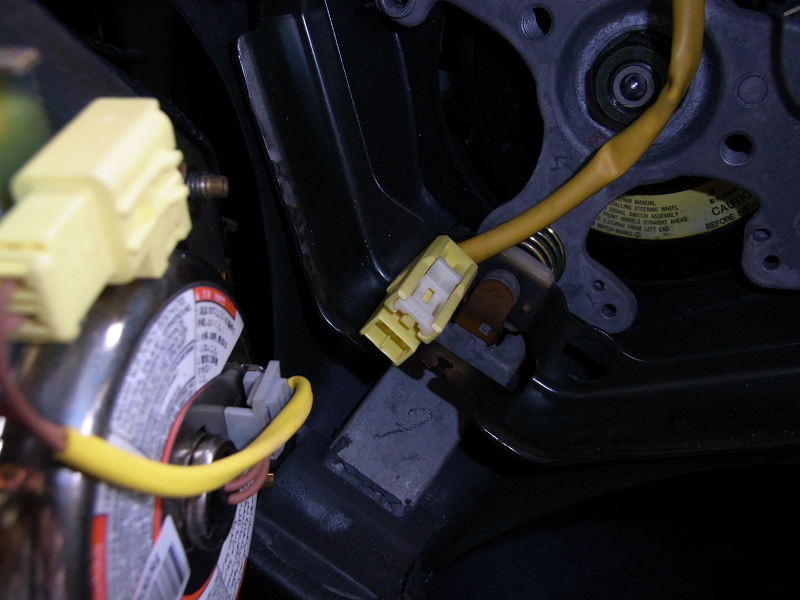

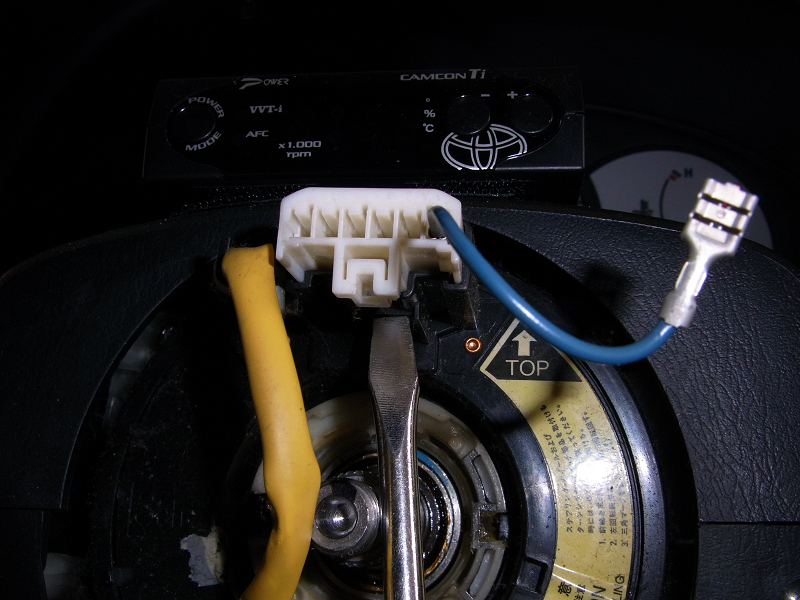

カプラー気をつけましょう 外して こんな状況

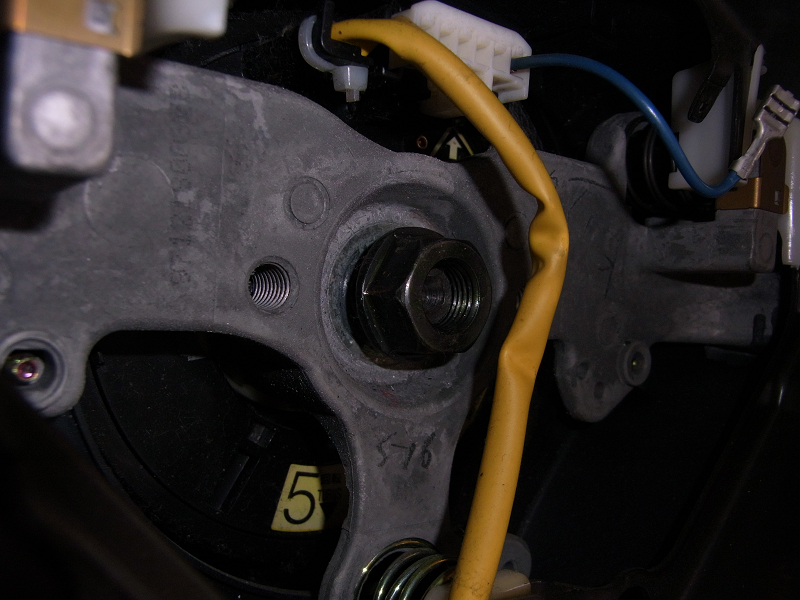

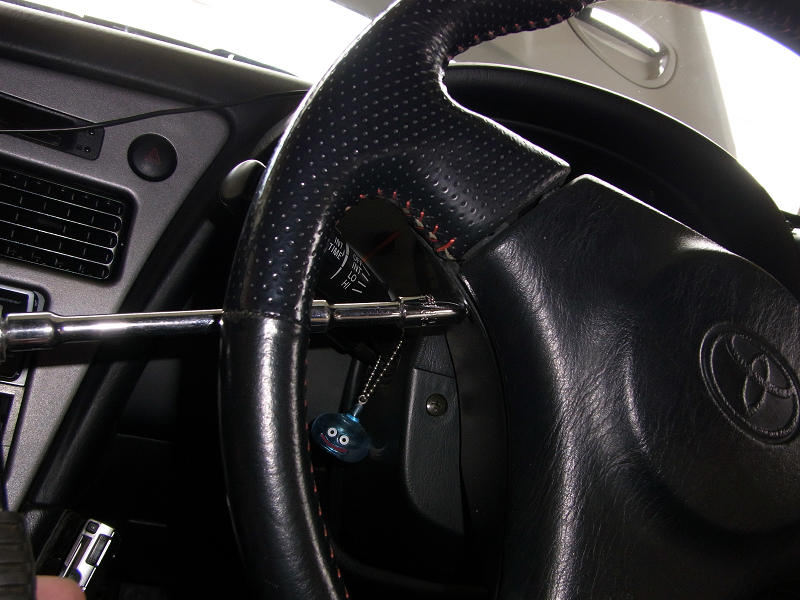

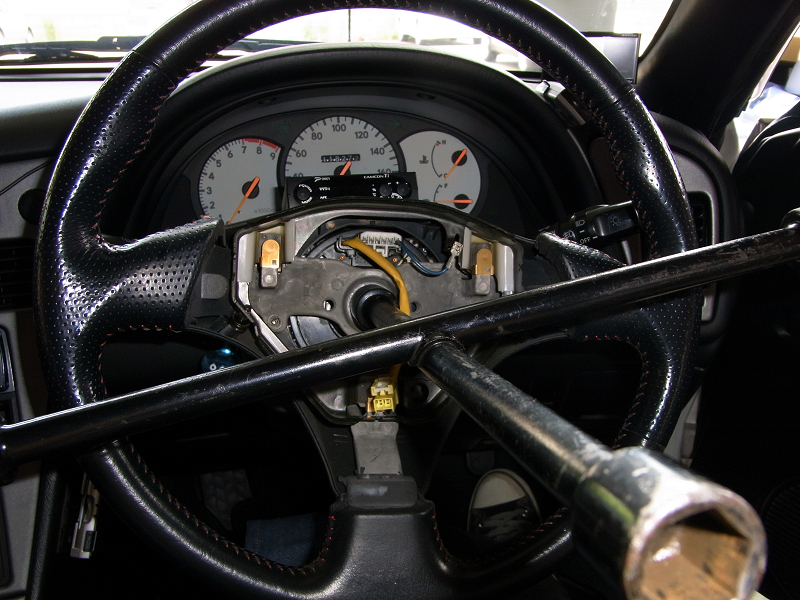

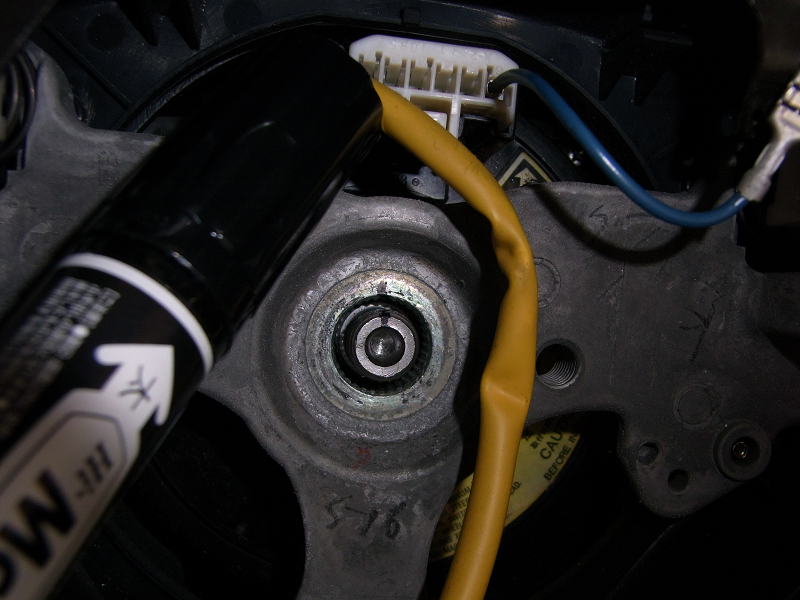

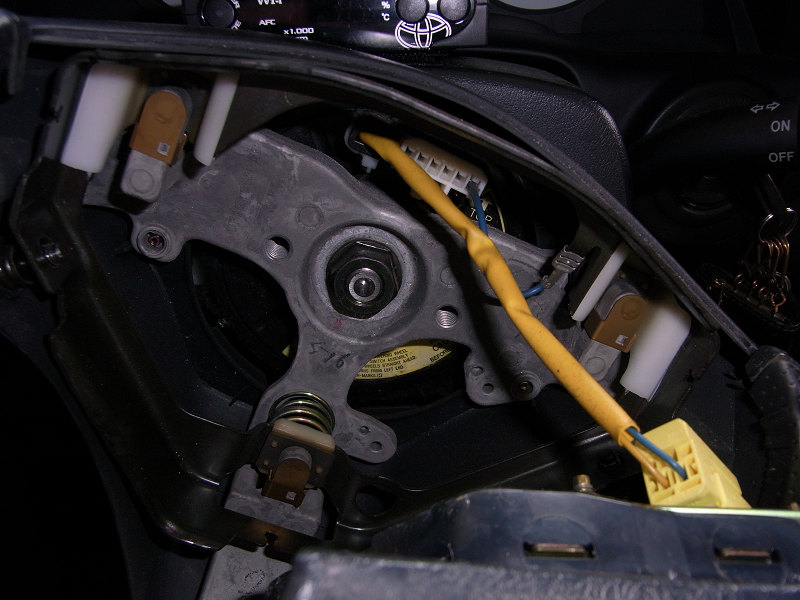

センターナットの取り外し!緩めるだけね! このゆるんだ状態でステアリングを引っこ抜く。じゃないとステアリングがスポーンと抜けてけがします センターに記しつけときましょう

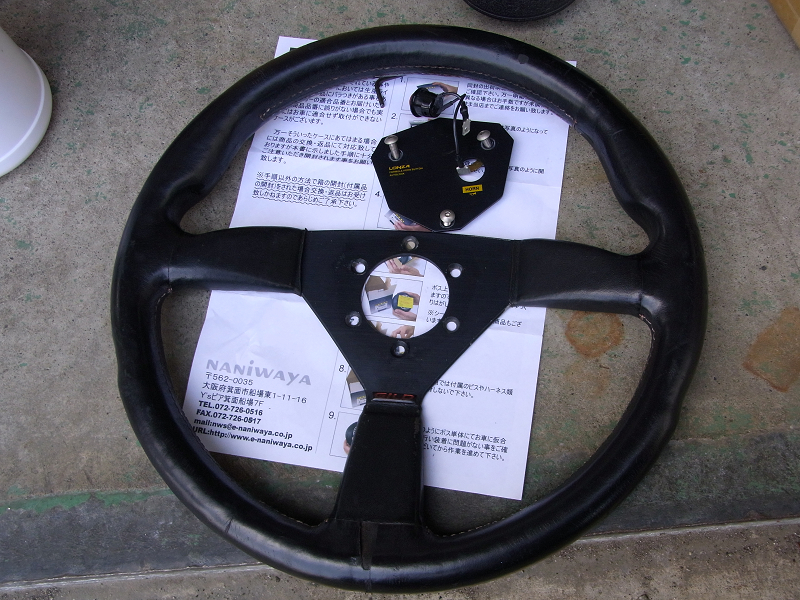

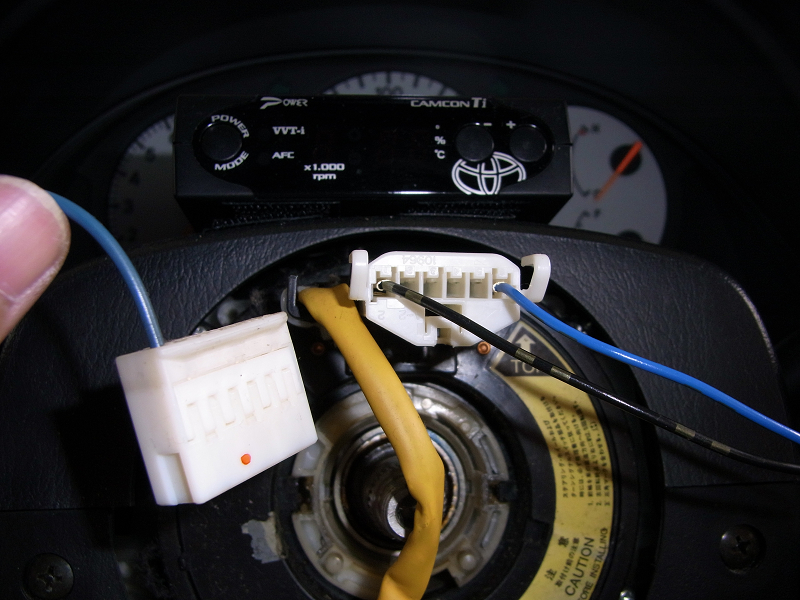

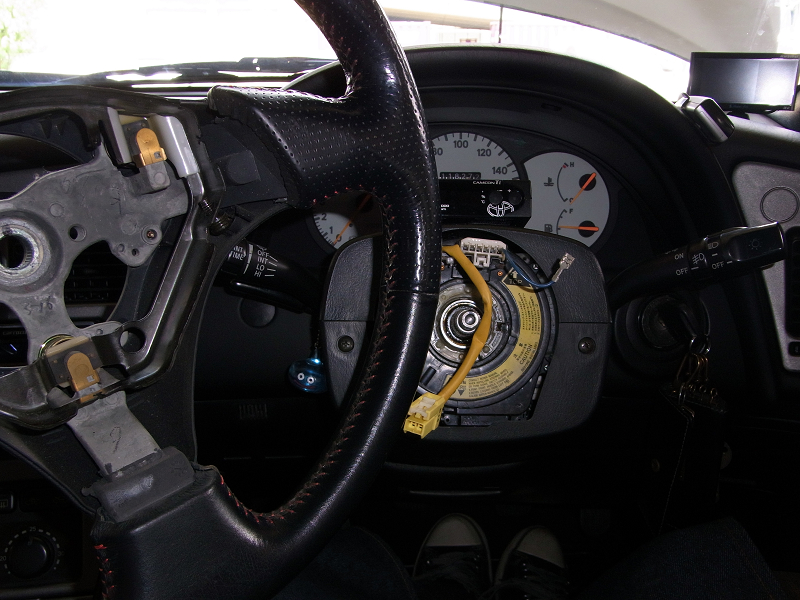

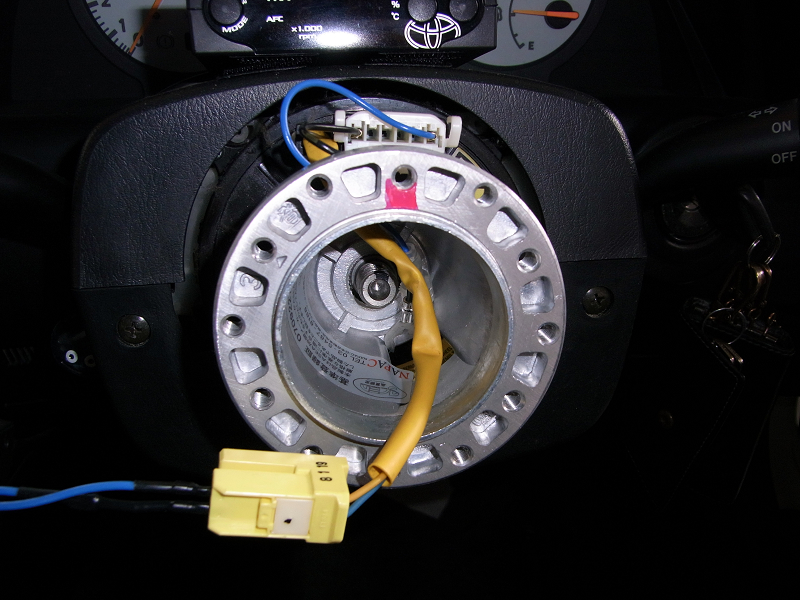

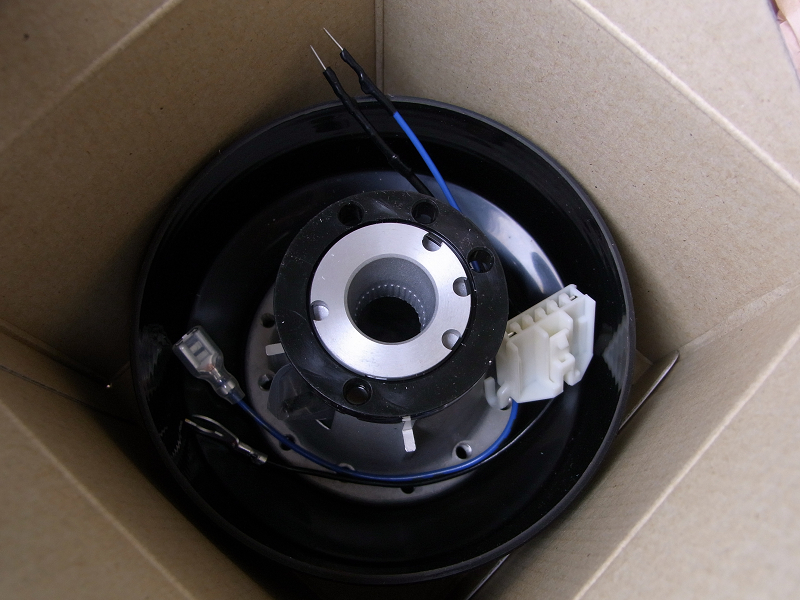

さて外す ボスの出番! マニュアルどおりにハーネスをとりつける

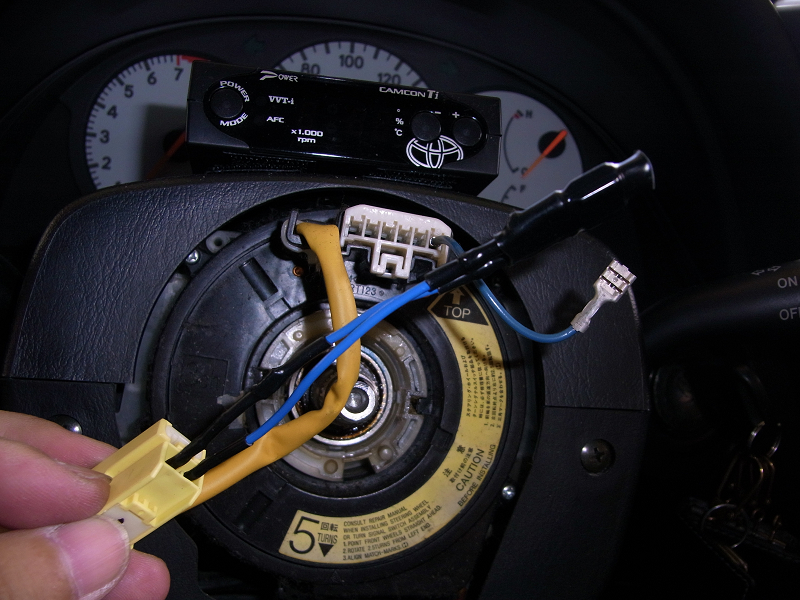

エアバックランプのCancelerです よくできてるなぁ こんな感じ

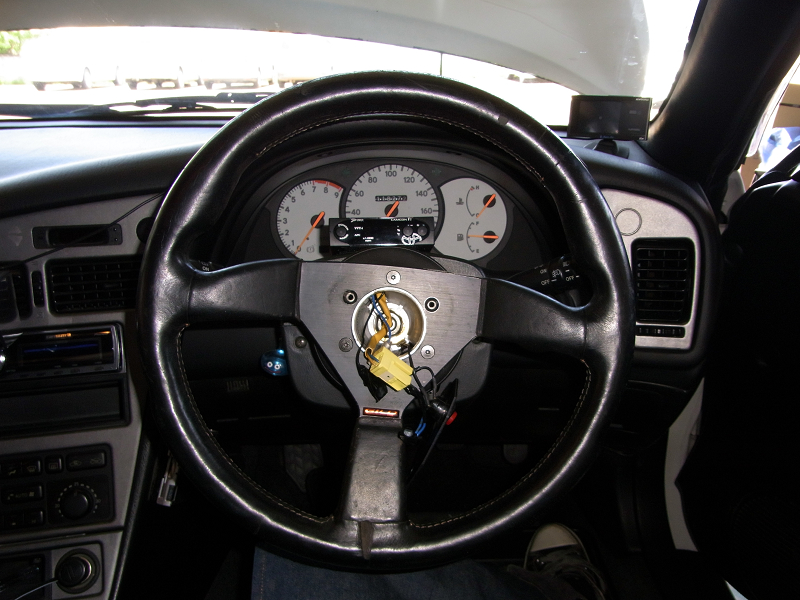

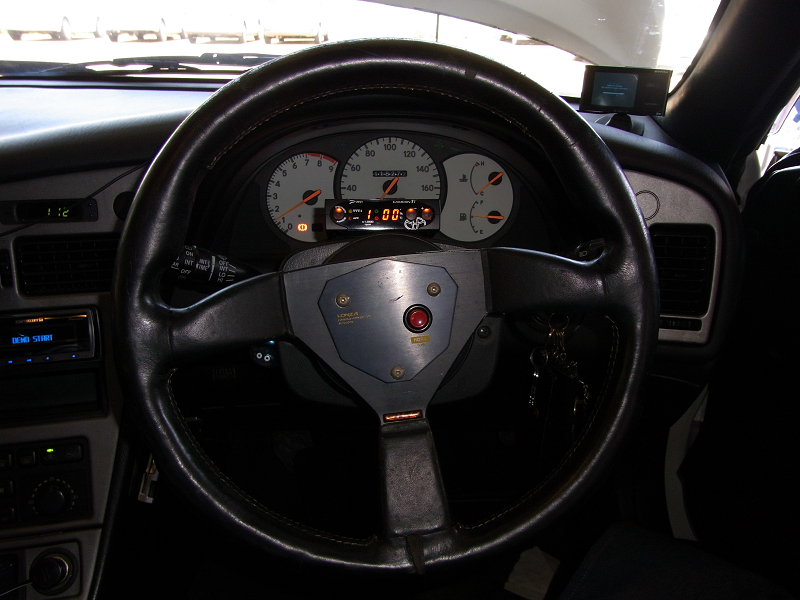

101の遺産 取り付けて 取り付けて完了

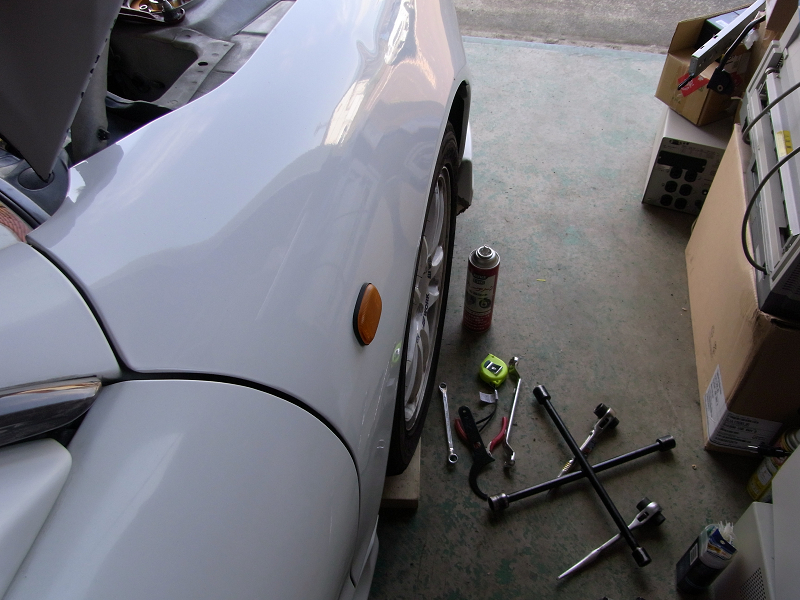

それから狂いまくっている右舷のアライメント調整
とりあえずまっすぐ走るようにするだけなので5分くらいで終了

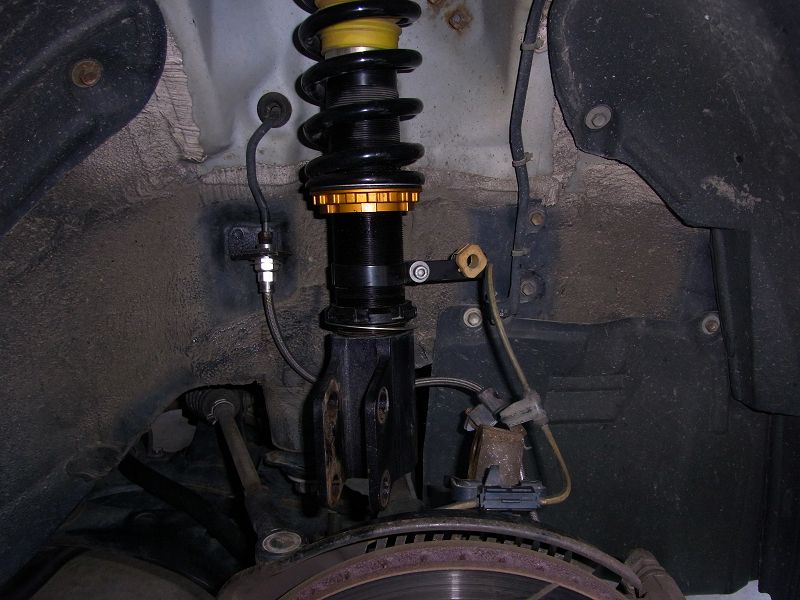

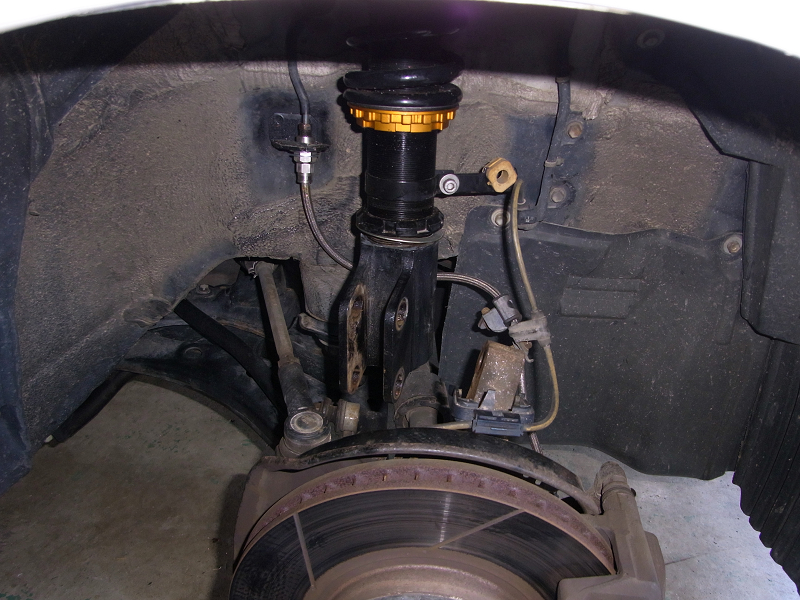

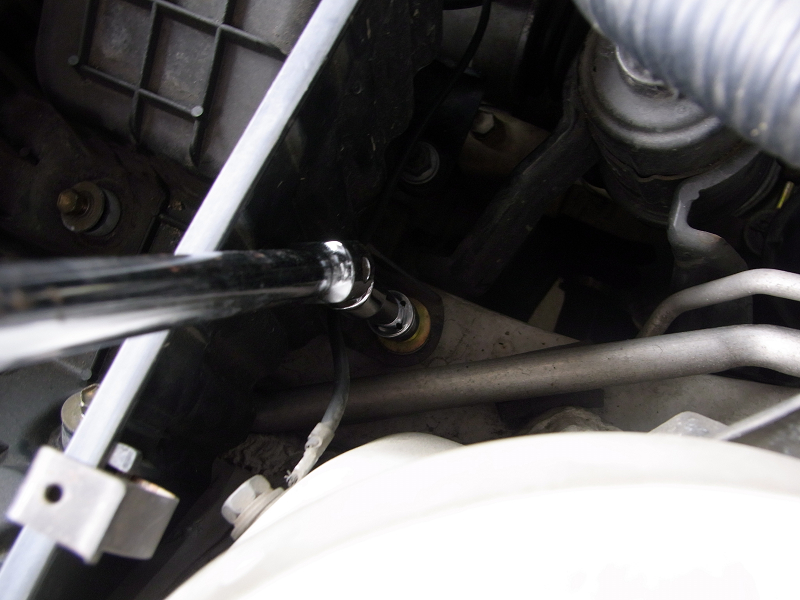

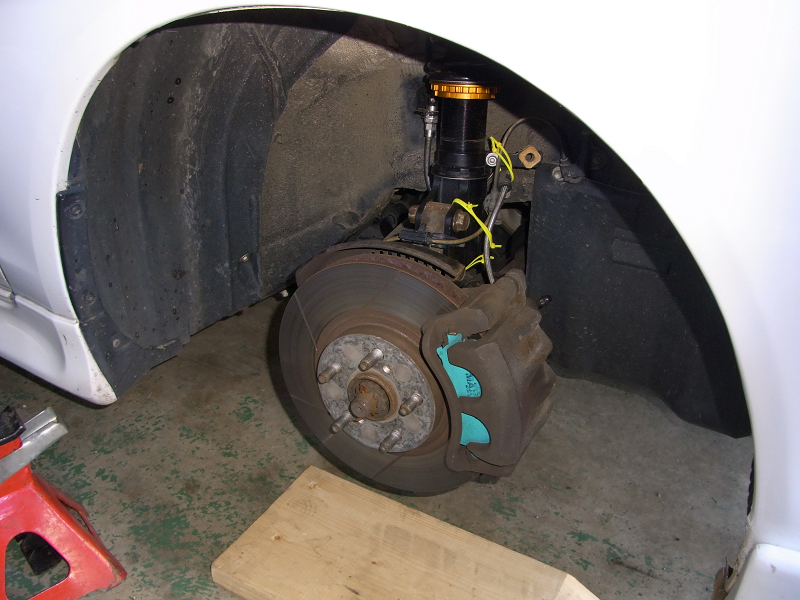

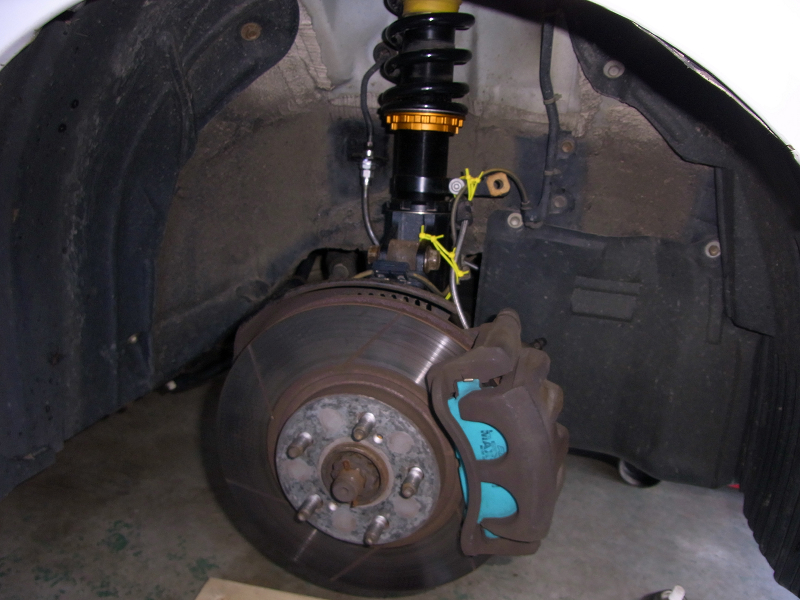

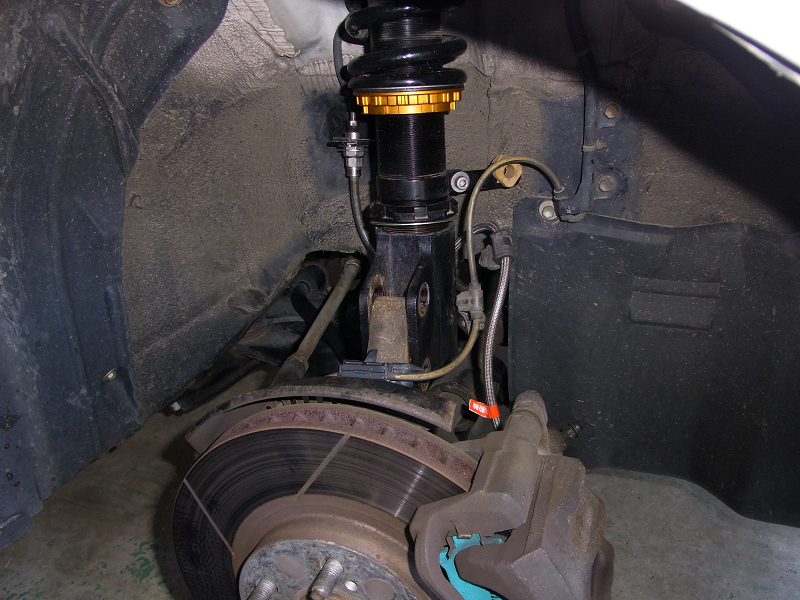

アライメント調整 アッパーのボルト外して えいや!と

ずらしてはめて 完了 うんまっすぐ♪


そしてプラグ交換!

手こずりました…初めて開けるのもありますがダイレクトイグニッションが厳重すぎて(ノ△T)

とりあえずプラグ交換終了
プラグ部からだいぶオイルが漏れてましたが…
そして痛いくらいにかぶってました…

まぁこれから走りが変わるので様子みて調整します

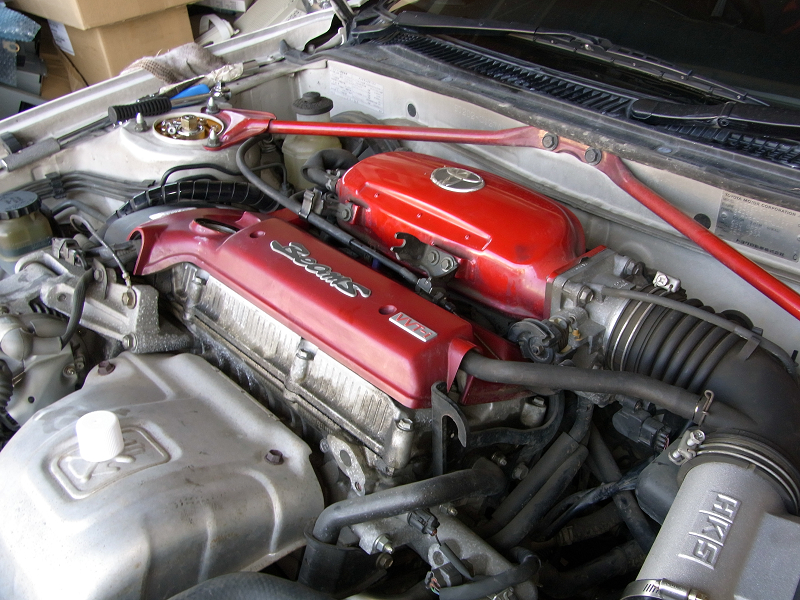

カバー外してしまいたい衝動にかられましたがとりあえず綺麗にクリーニングして元通り

写真撮りながら1時間以上ロスしました

まだまだやることあるのに…陽が…

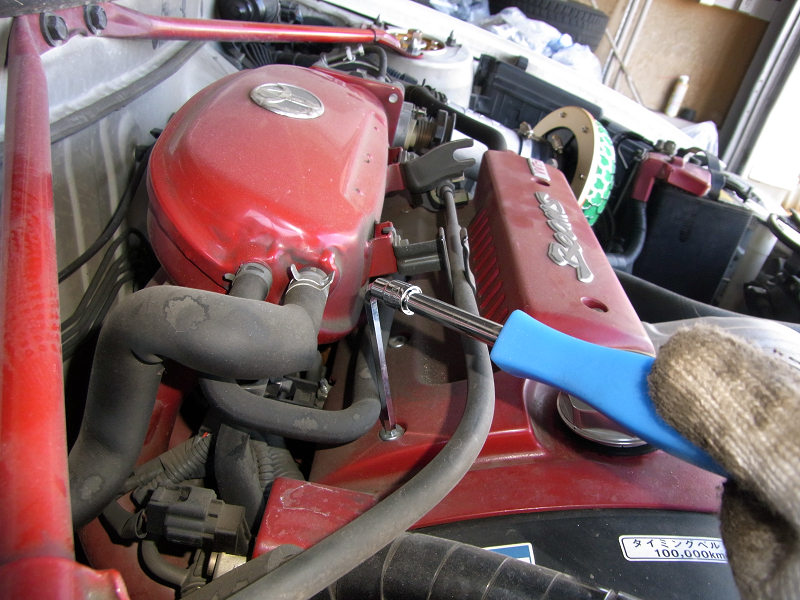

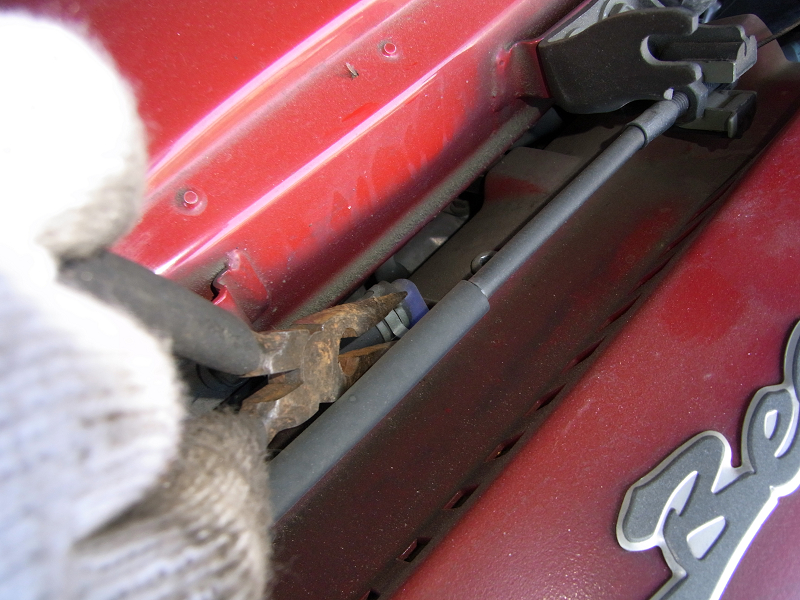

すげー大変です じゃまものがたくさん ハーネス類はいったんはずしましょう

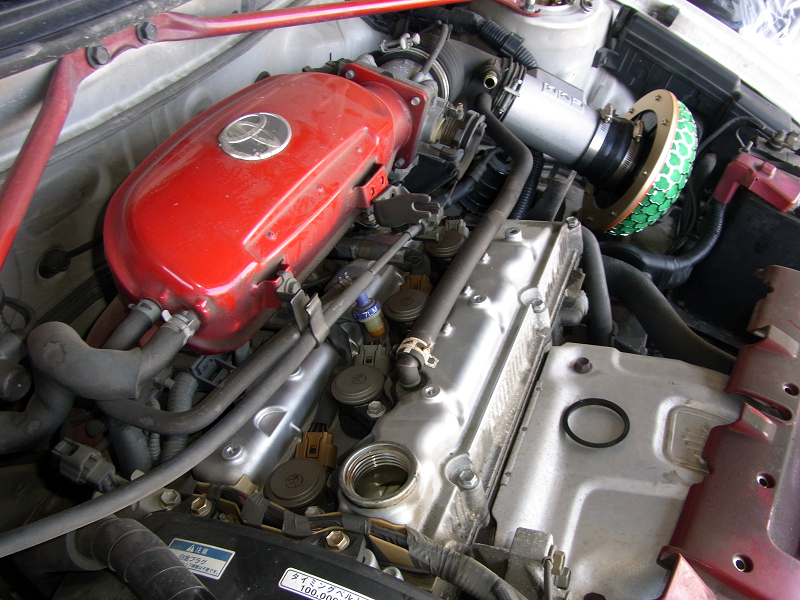

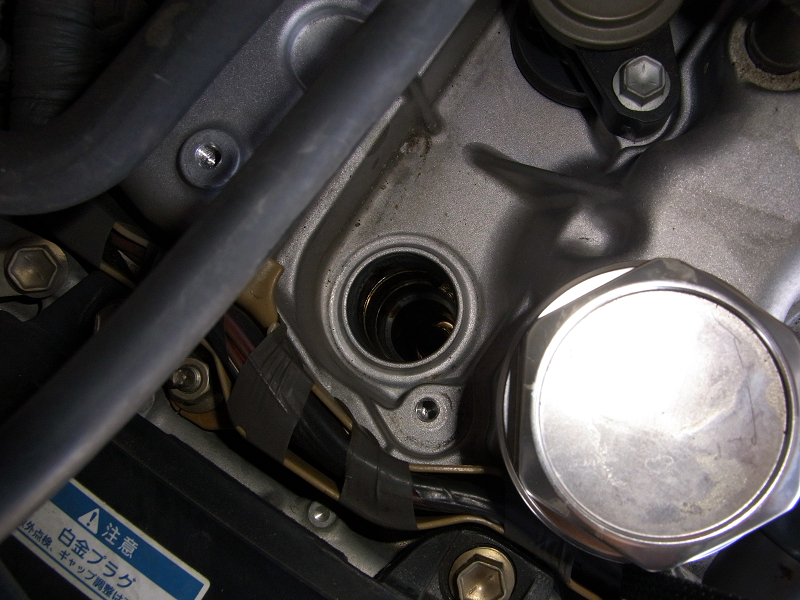

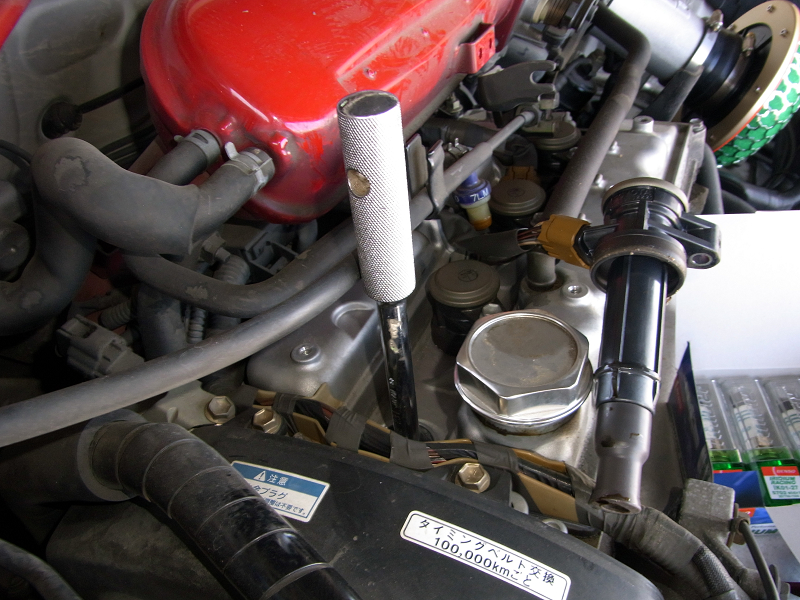

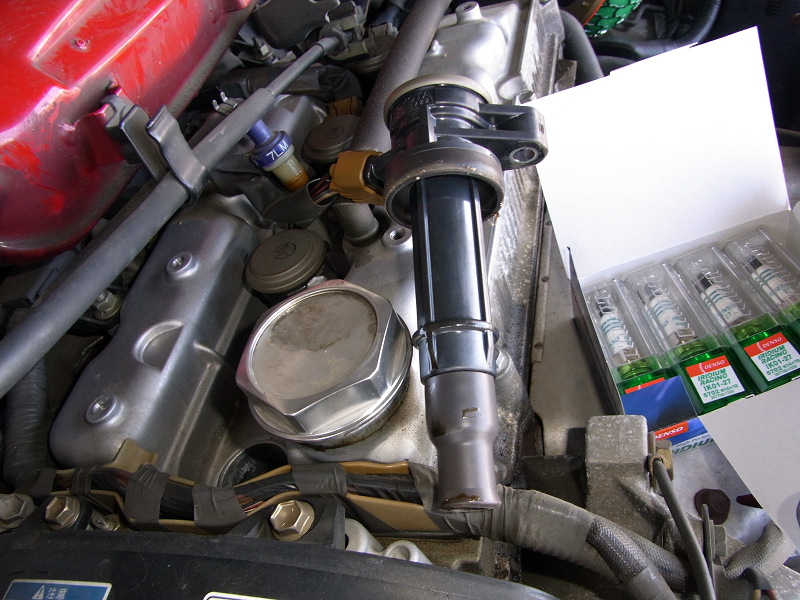

カバーをあけて ようやくプラグに到達 ダイレクトイグニッションを引き抜き

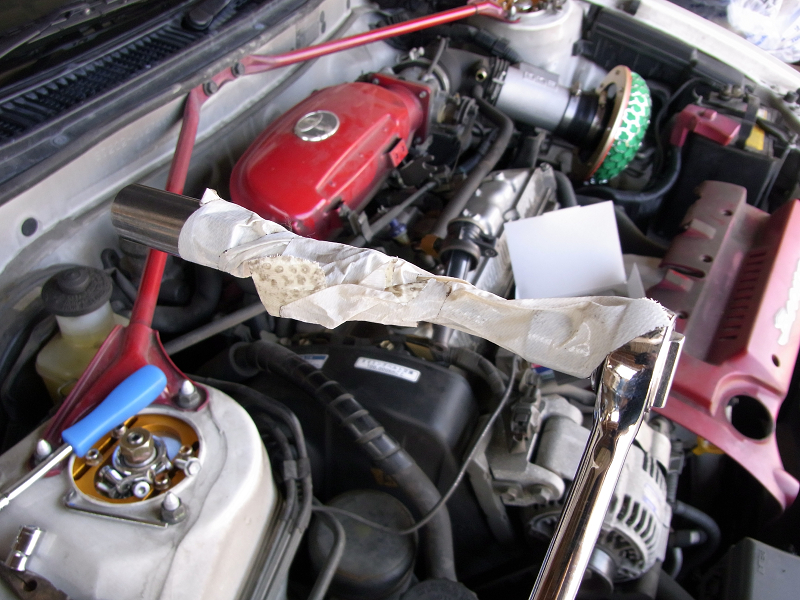

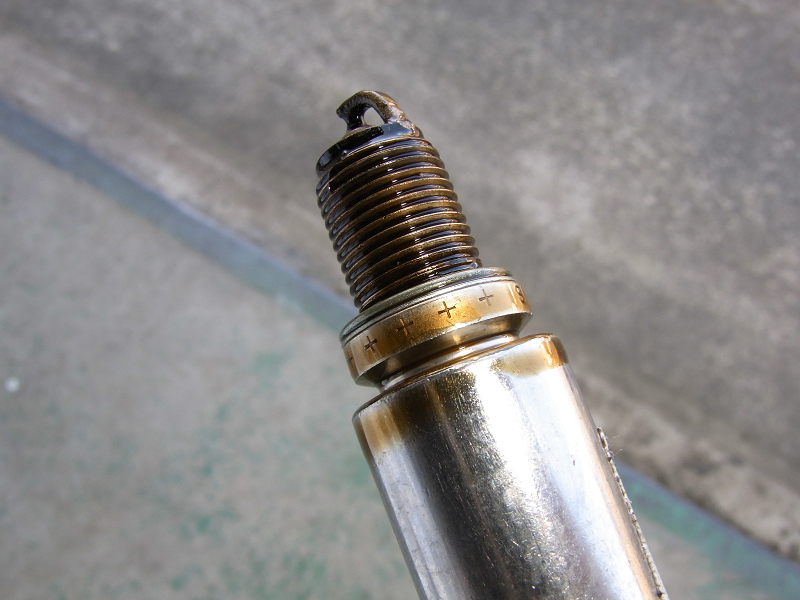

プラグを引き抜く 抜けるので補強w ・・・かぶってませんでしょうか・・・

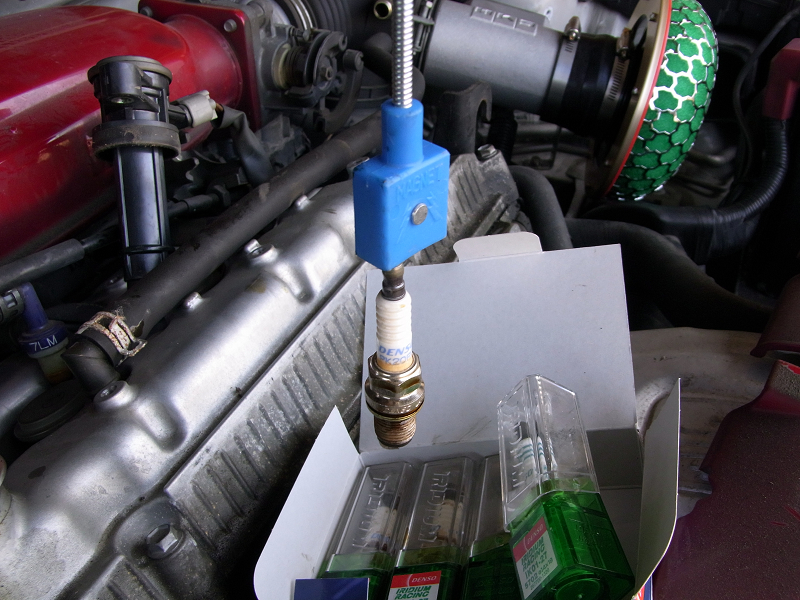

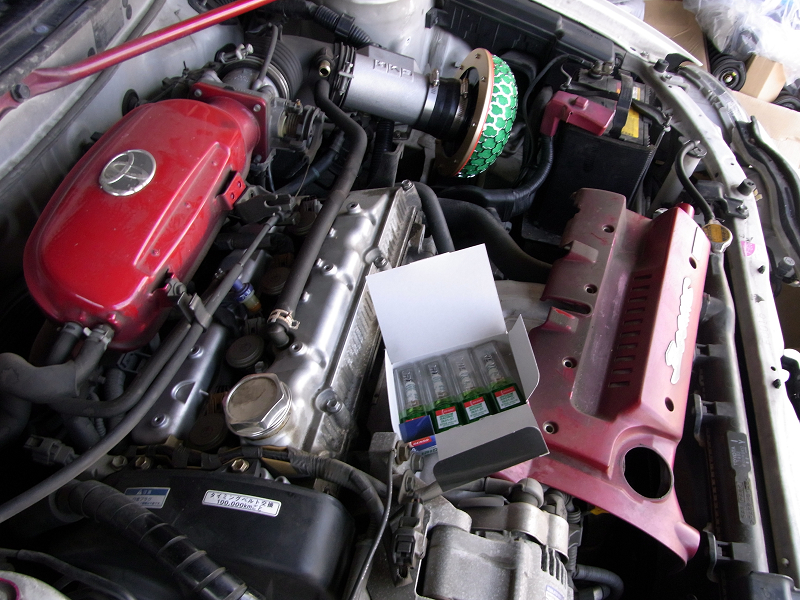

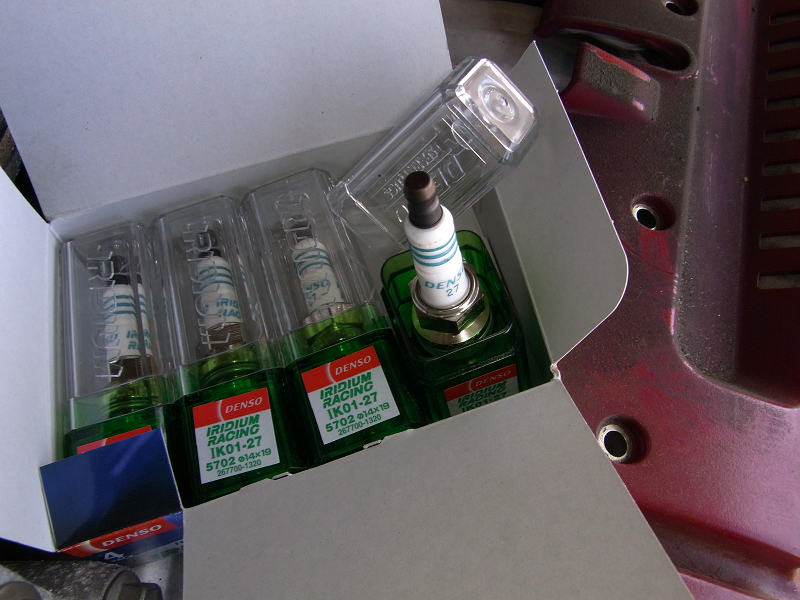

とりあえずニュープラグ 見える? 100鈞でかった便利グッズ♪便利

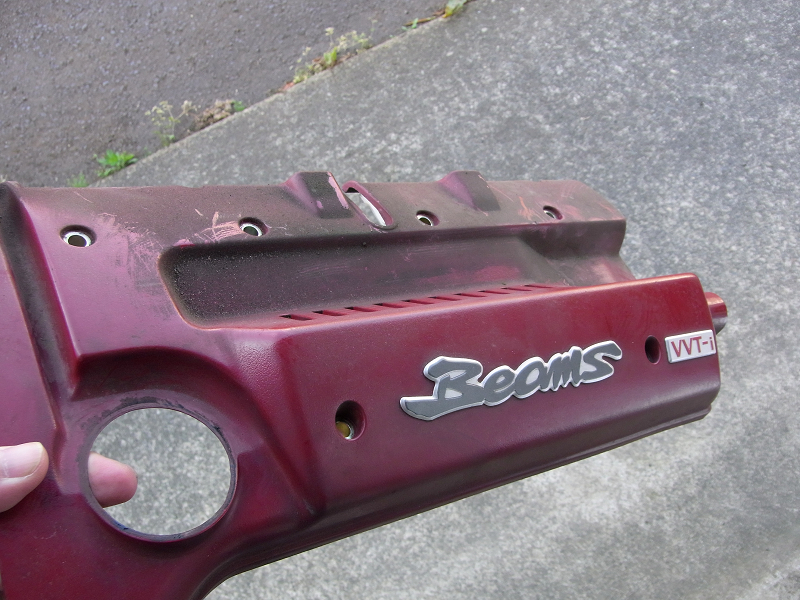

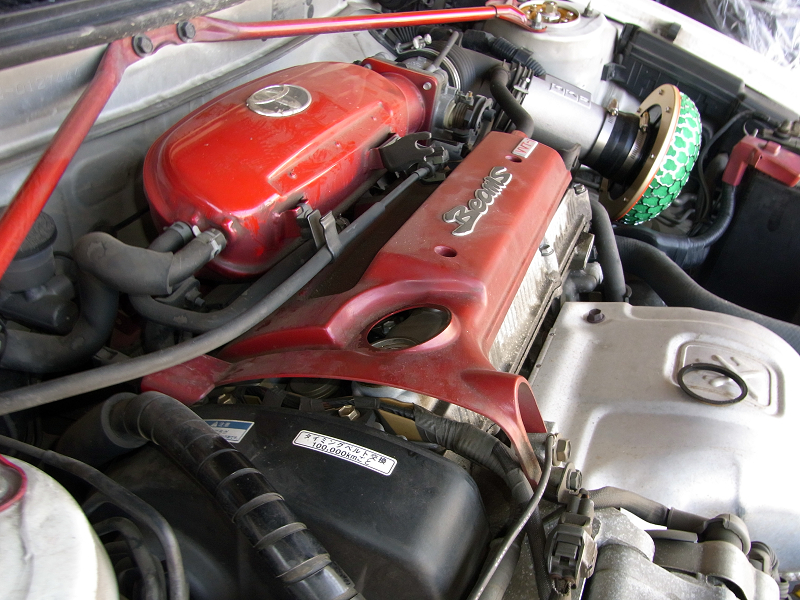

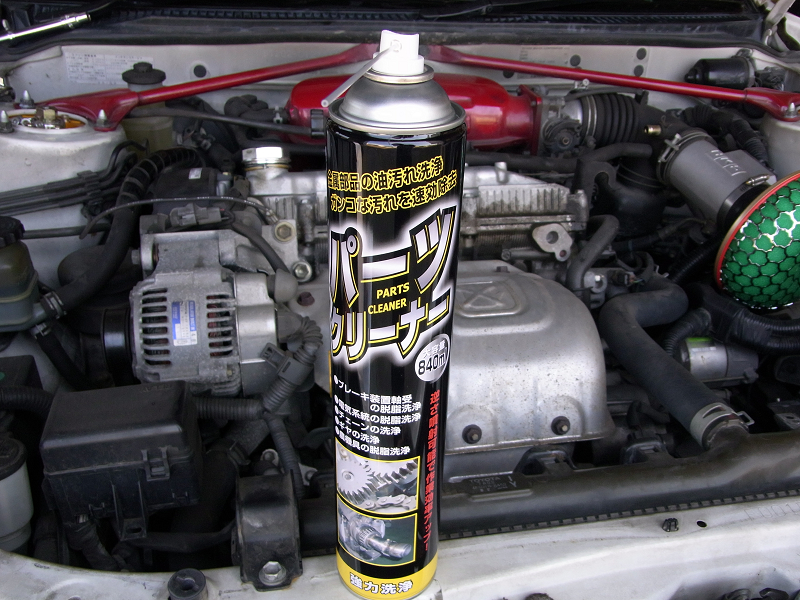

カバー汚い パーツクリーナーでクリーニング ぴっかぴか


それからABSキャンセル
これはヒューズ抜くだけです♪
まちがわないようにねw

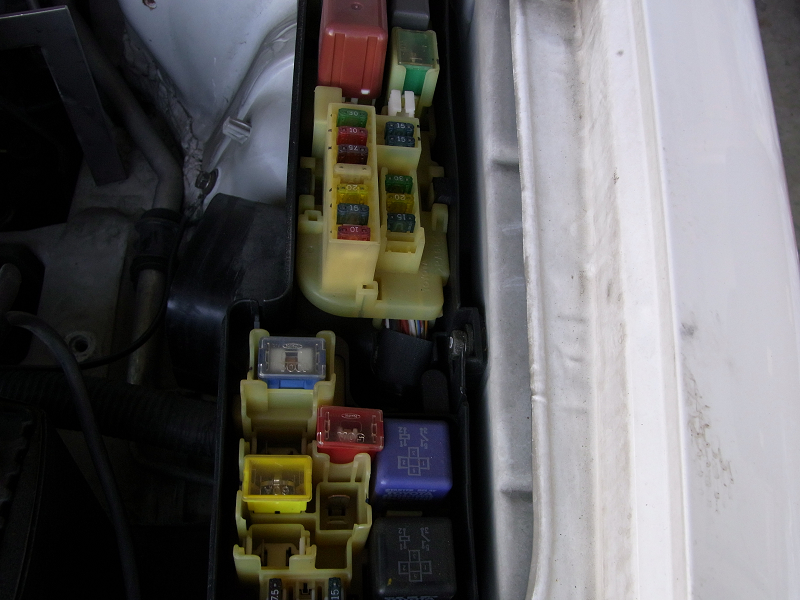

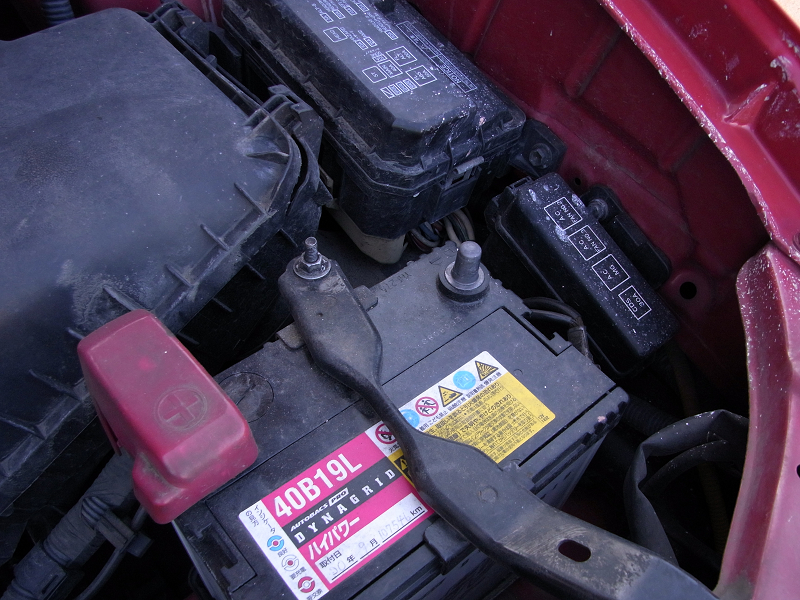

ABSヒューズとりはずし 順調順調


偉いぞワシ(ノ△T)

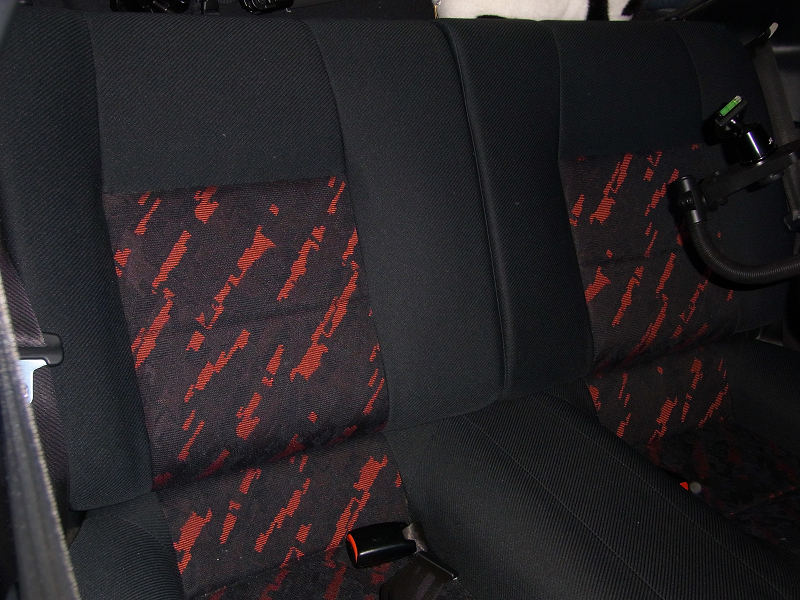

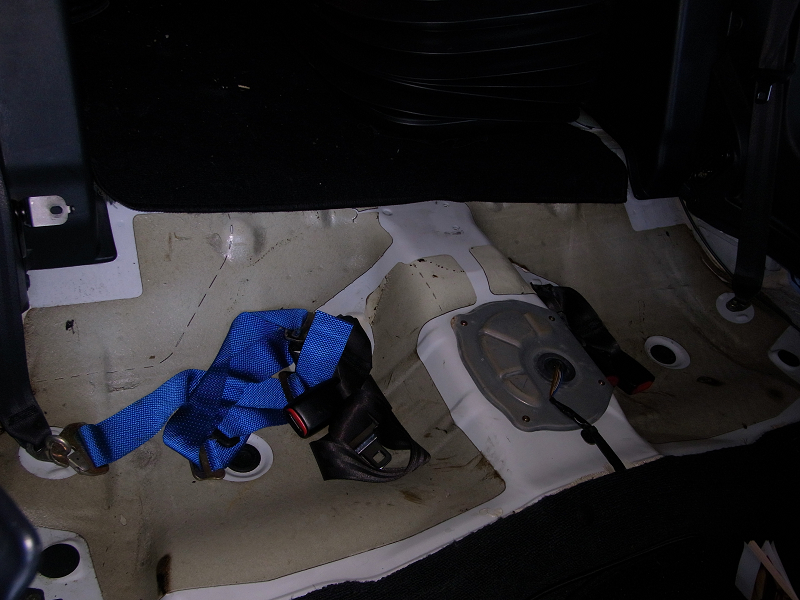

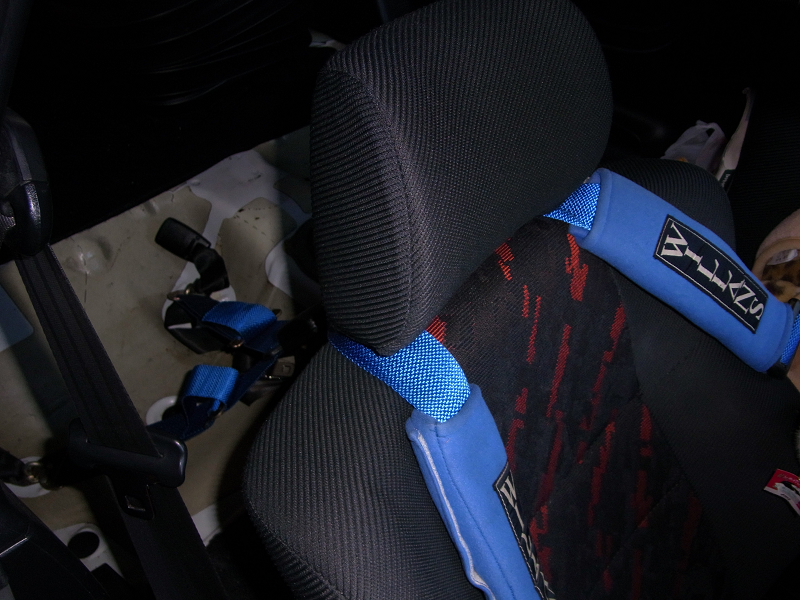

去年リヤシート乗っけただけだったみたいで取り外し5分、
4点もつけっぱだったので調整5分♪

まもなく作業完了♪


これが大変・・・ と思ったらかぽって・・・w ベルトの調整しておわり♪


lenに
「あとダサいのはオレンジのサイドウィンカーだな」
といじめられパーツはかなり昔に買ってあったサイドクリアウィンカーを装着♪

パーツさえあれば交換は1分

マフラー(こばさんの音なんか聞こえねーよ発言w)といい最近よくいじめられますがそのたびに強くなる参号機(ノ△T)ステキw

さぁあとは王座奪還あるのみ!

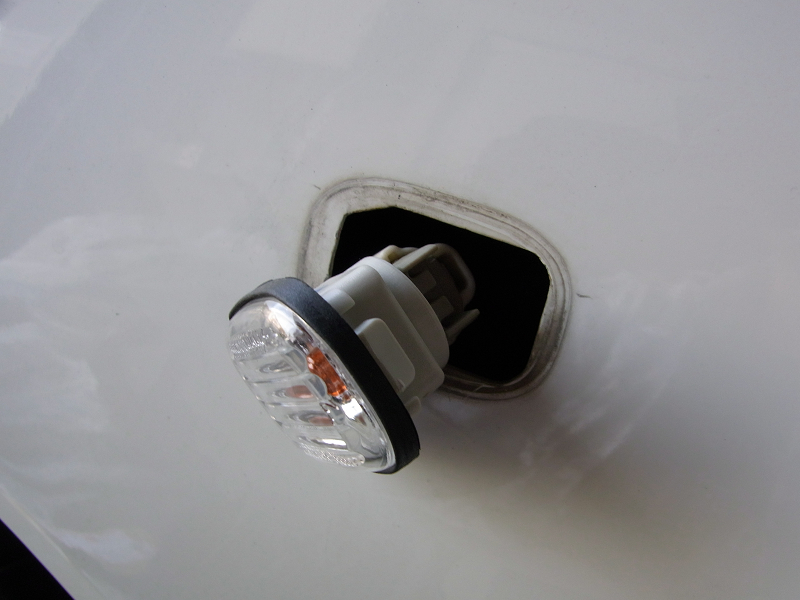

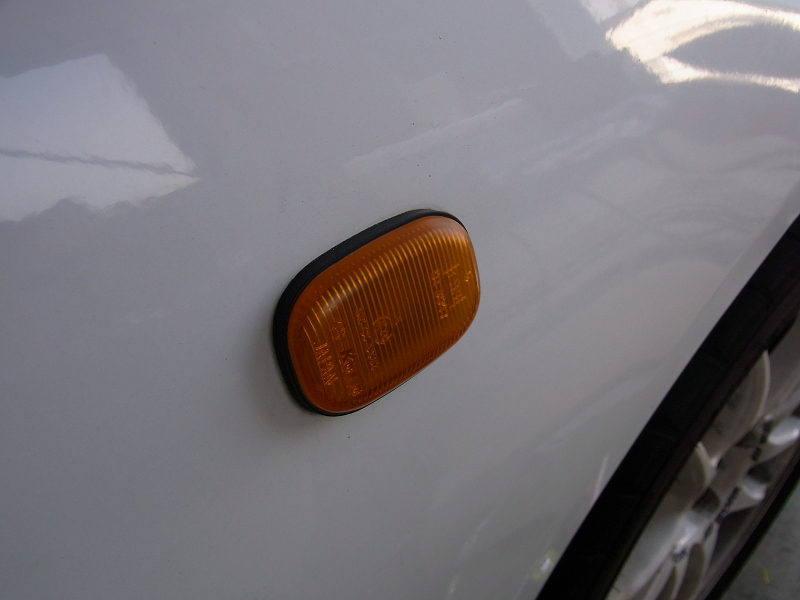

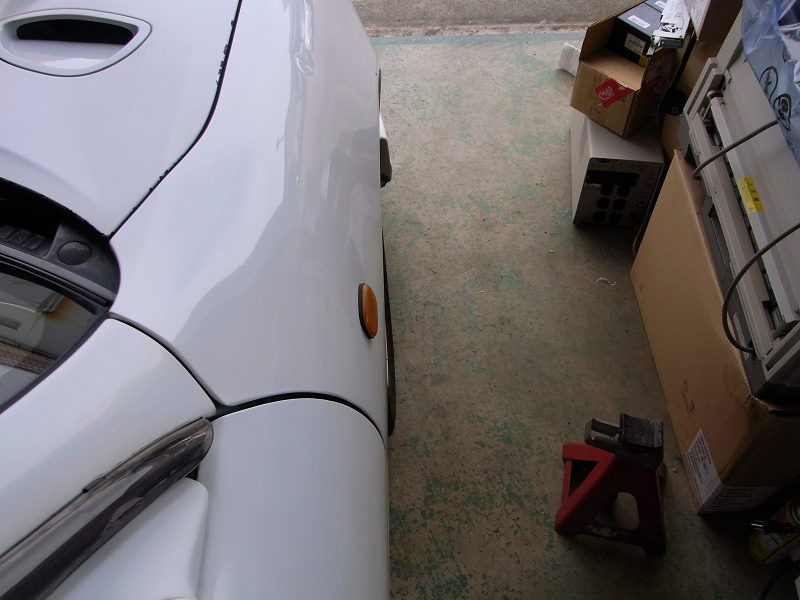

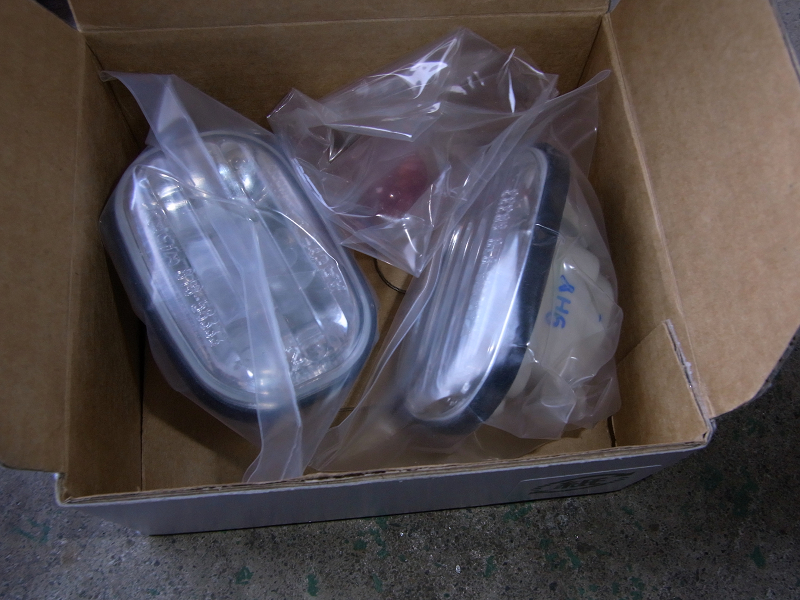

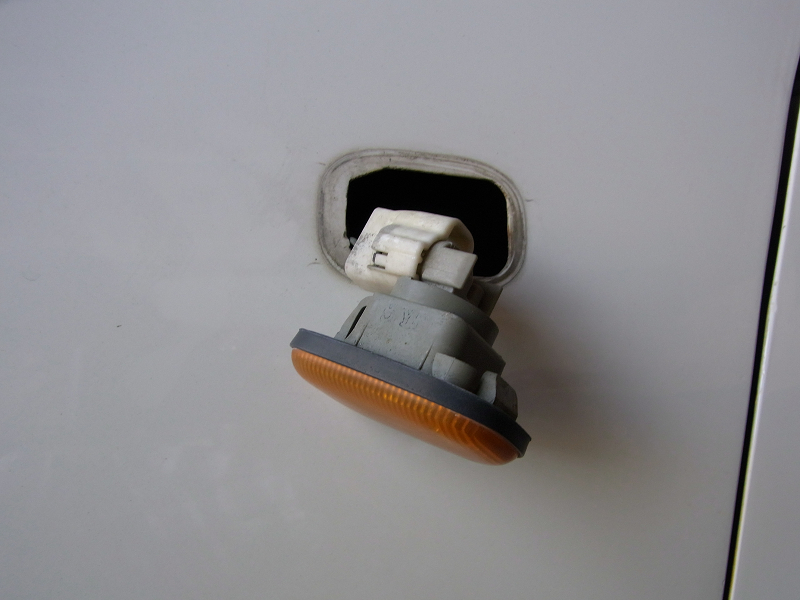

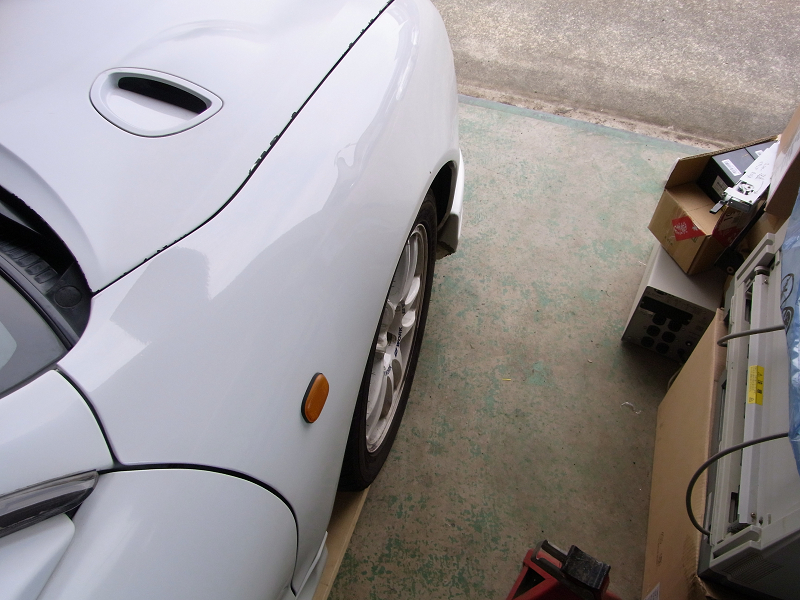

非難されたウィンカーw かぽっと外れます かなり前に仕入れたクリアウィンカー。オレンジの豆球付き

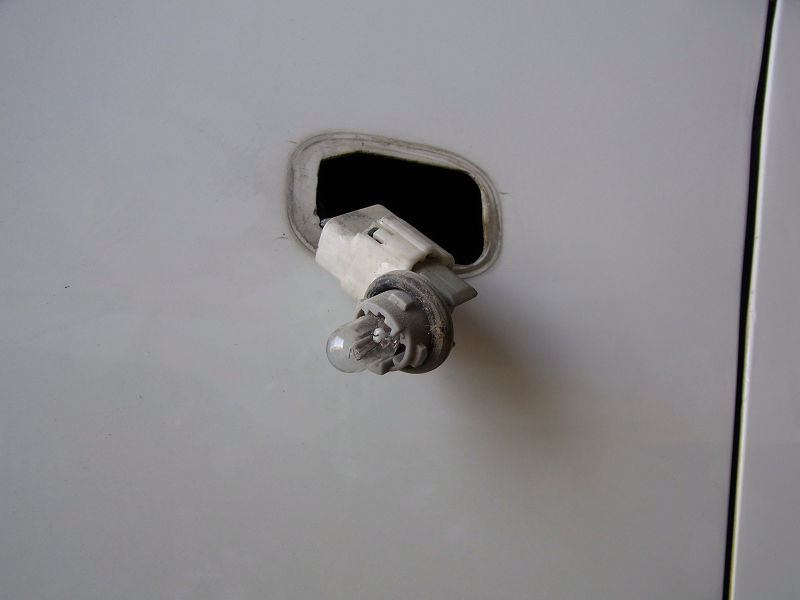

ノーマル豆球 オレンジ豆球に交換 カバー装着

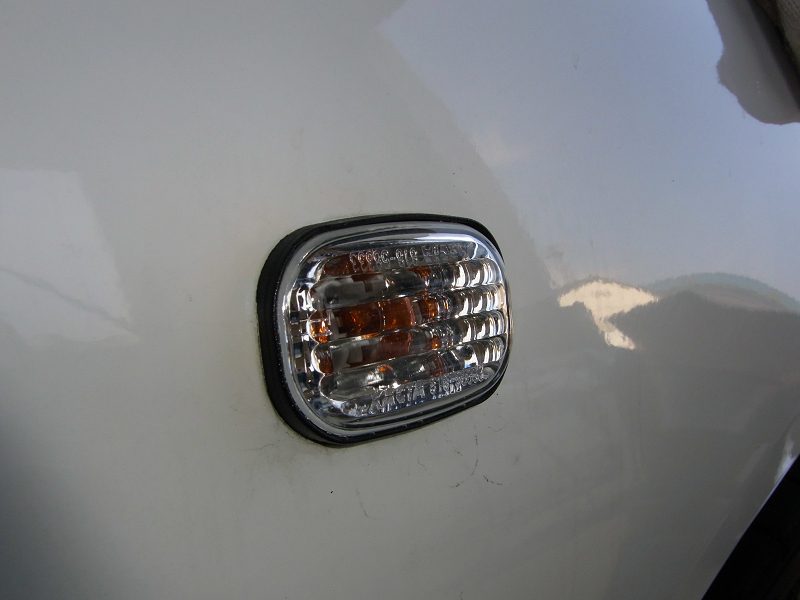

戻して完了♪

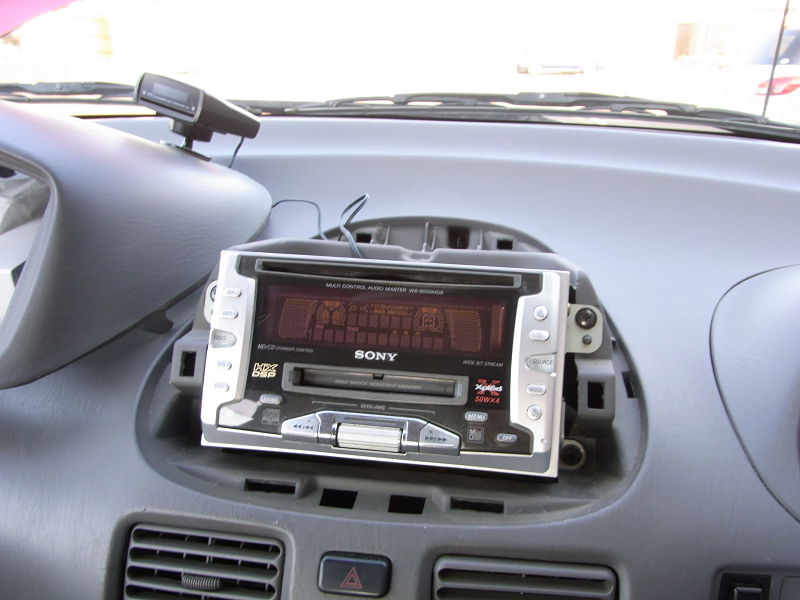

会社の人のオーディオ交換したりしてw

シパシオどす♪

これも30分

なんだか今日は車屋気分ですw

バッテリーはずす カバー外す オーディオ外す

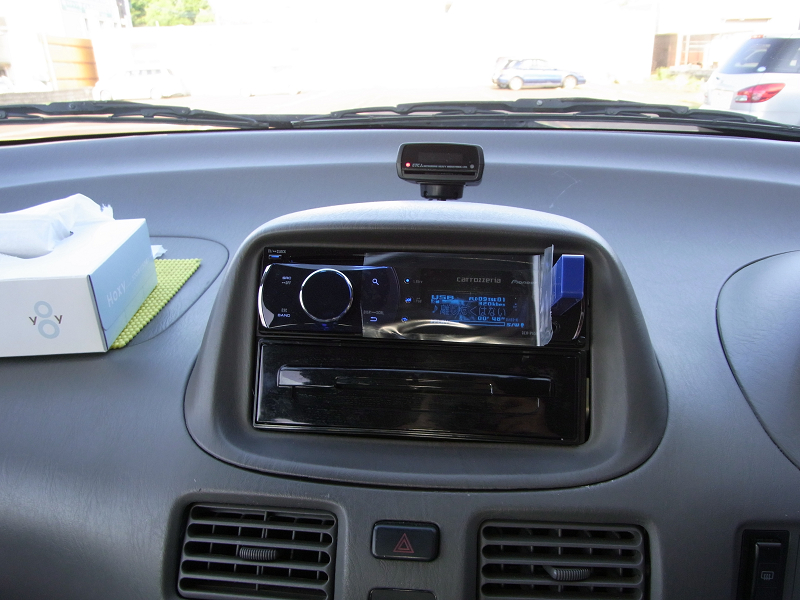

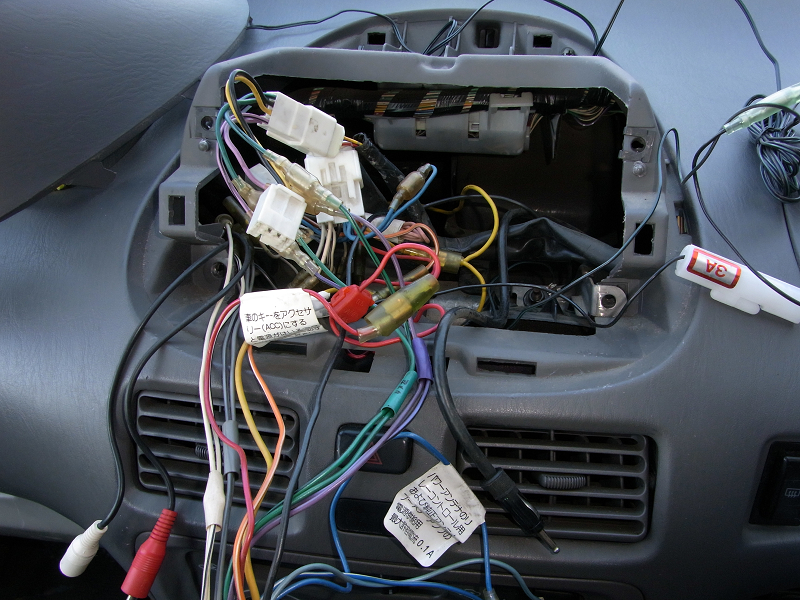

ハーネス外して取り付ける 完了w


最後に図画工作の時間ですw

アルミ板買ったのですが厚すぎでした(ノ△T)

疲れる…

しかも設計図作ったときノーマルで測ったので誤差が…


日没に間に合わないかと思いましたが…

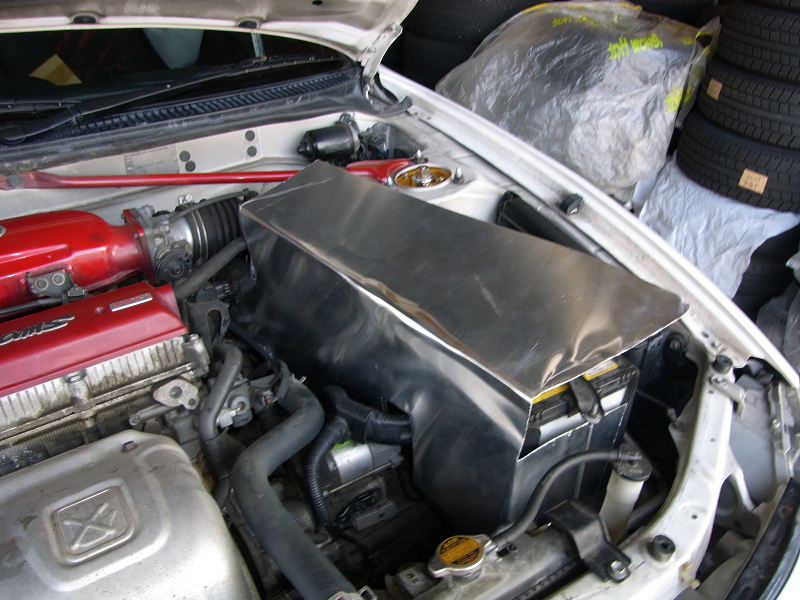

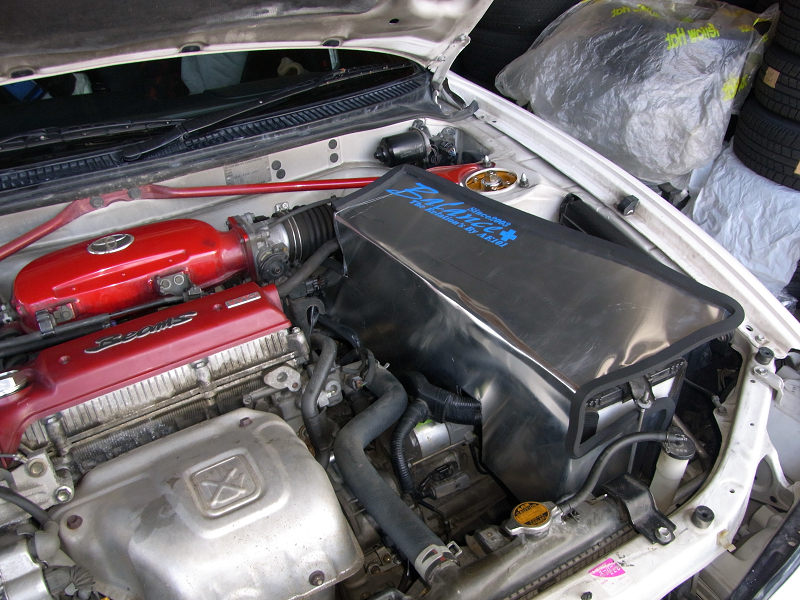

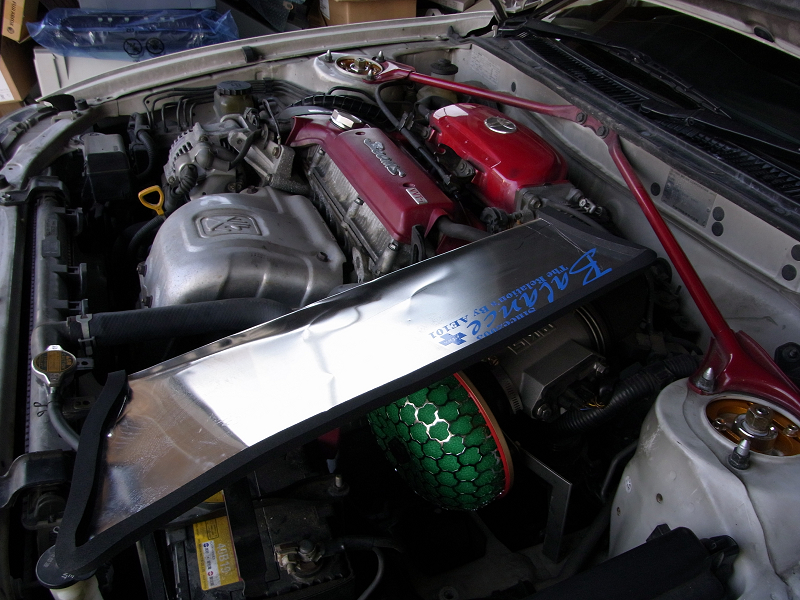

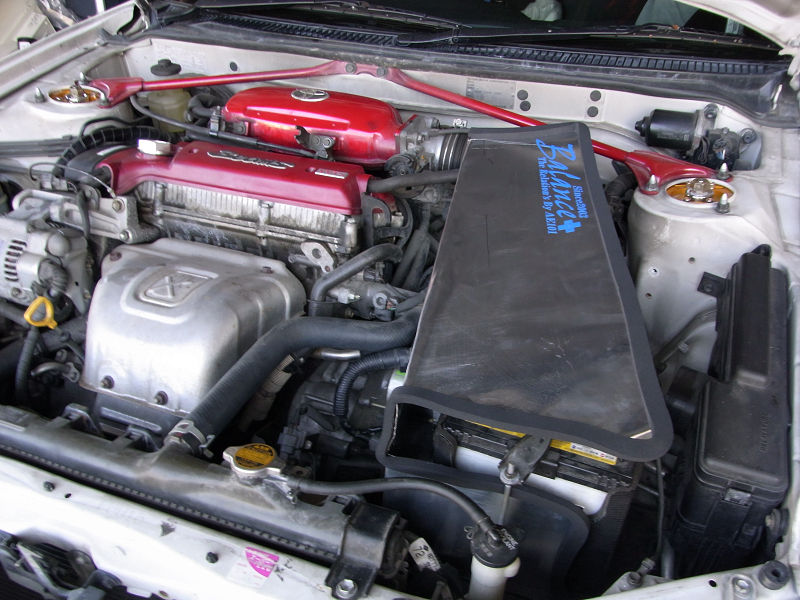

1時間でつくるPATRIOTオリジナル遮熱板♪

アルミ板が厚くて死ぬかと思いましたw

完全にエンジン周りからの熱をガードしあえて残した純正エアクリ吸気口からのフレッシュエアーのみを導入♪

あまりの出来に熱で溶けるとわかっていながらステッカーを貼ってみたりw

あっステッカーの貼りなおし忘れてた(ノ△T)

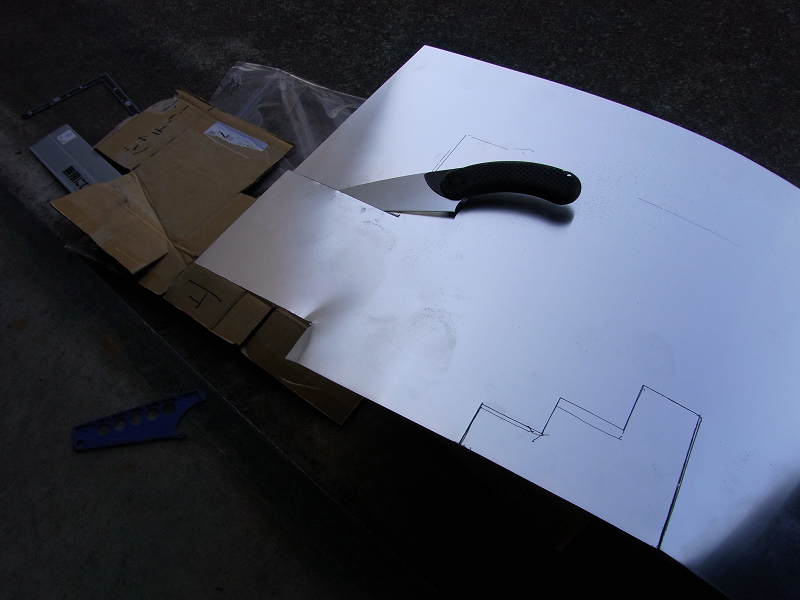

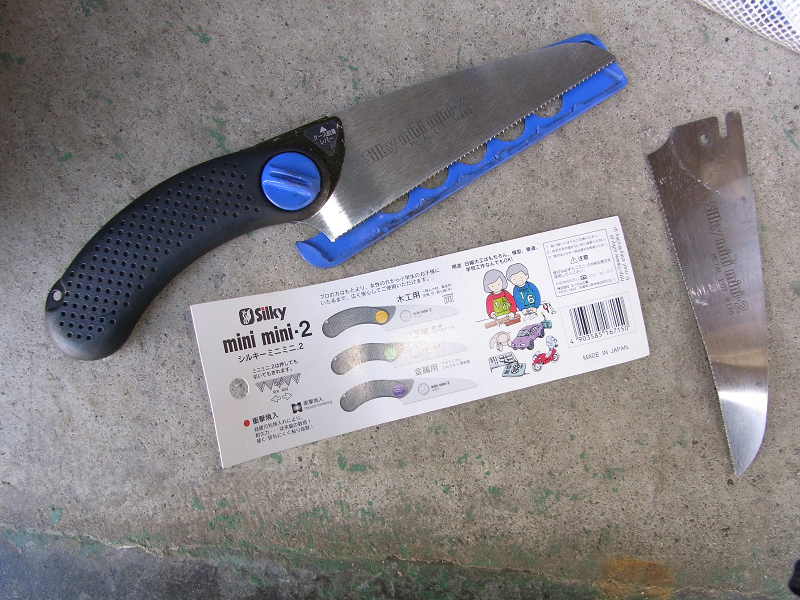

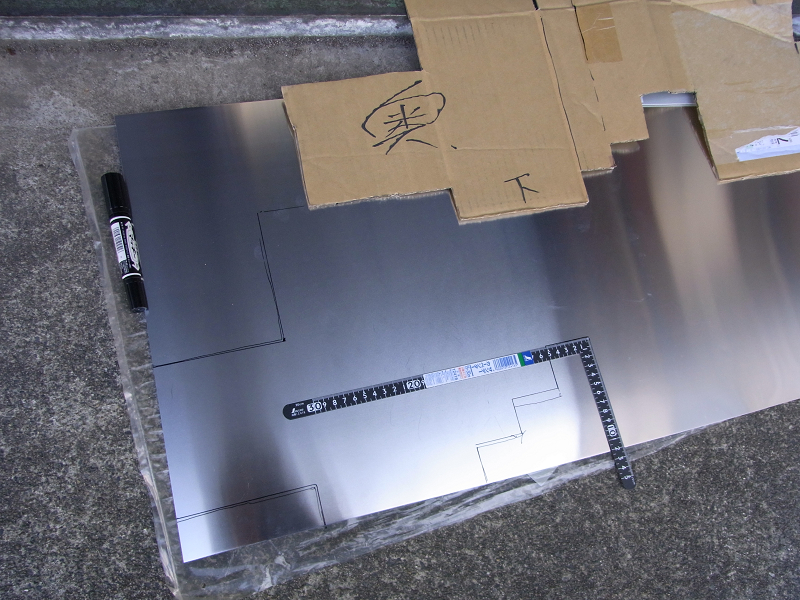

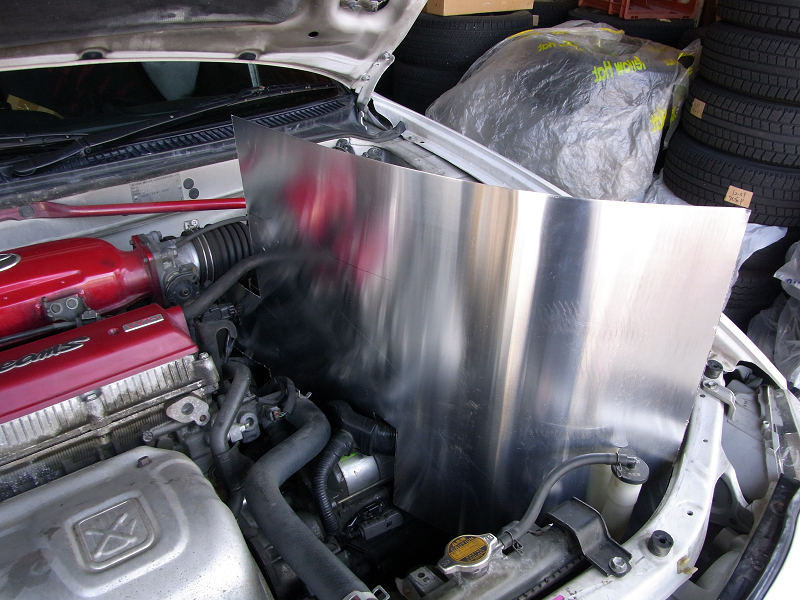

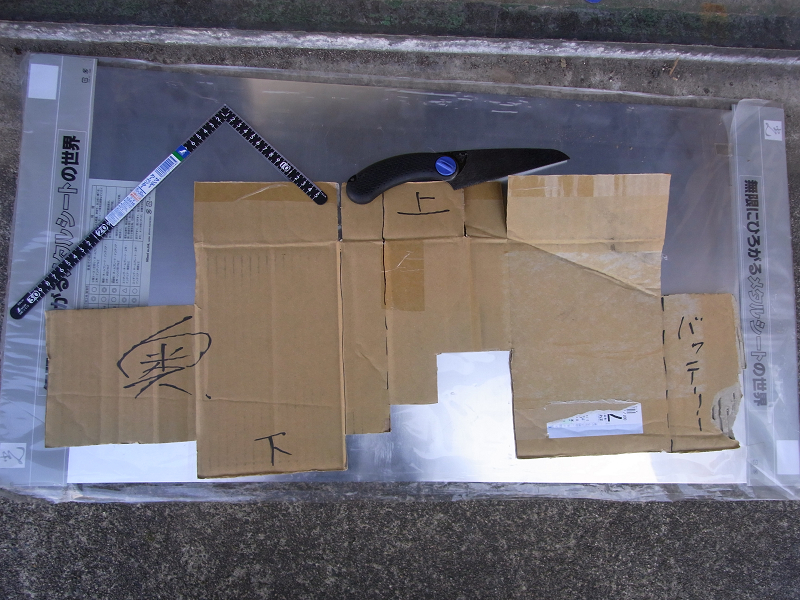

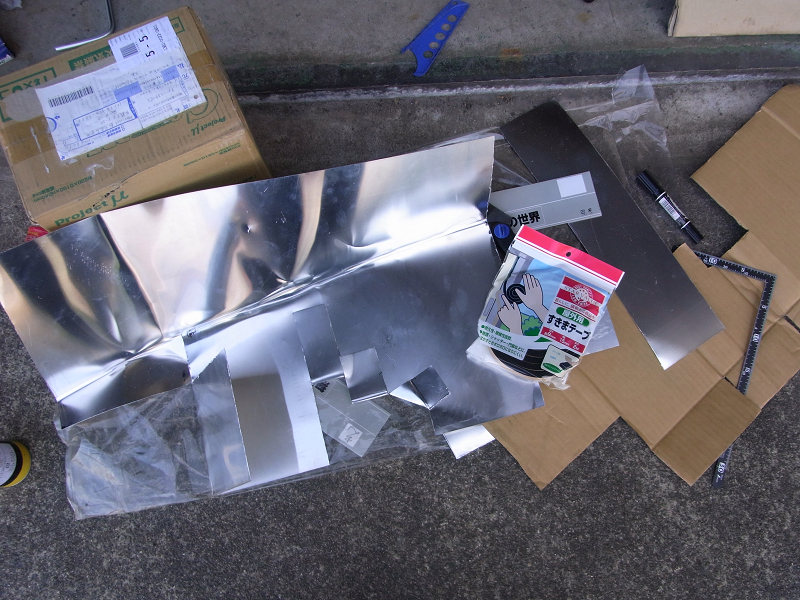

あれてますなぁ 刃を交換。 アルミ板を先日つくった型にあわせて

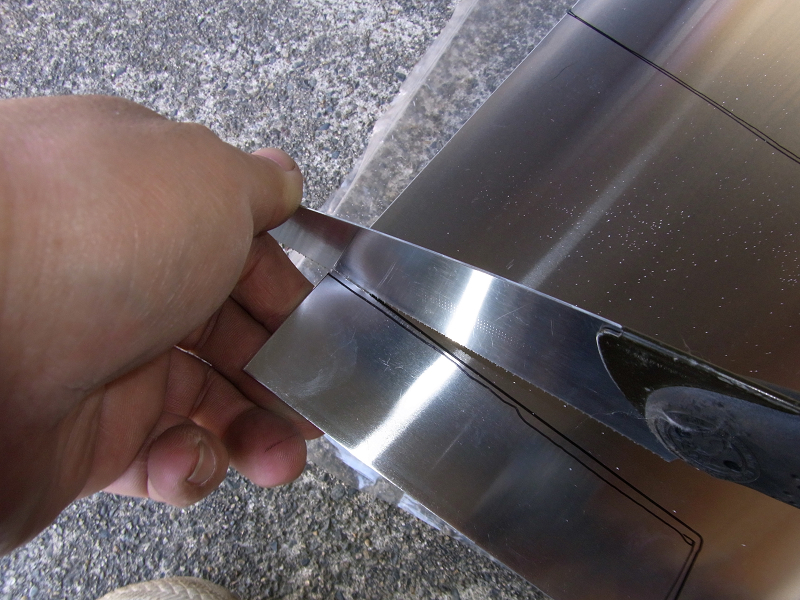

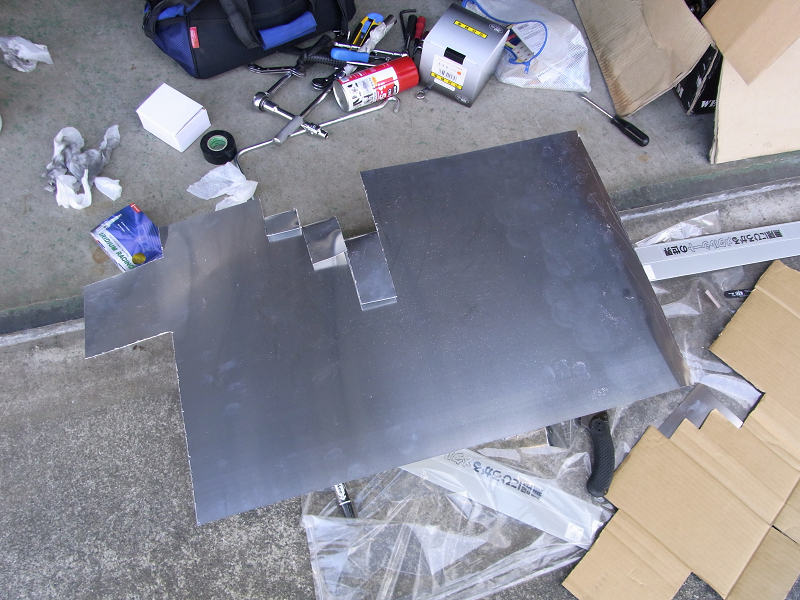

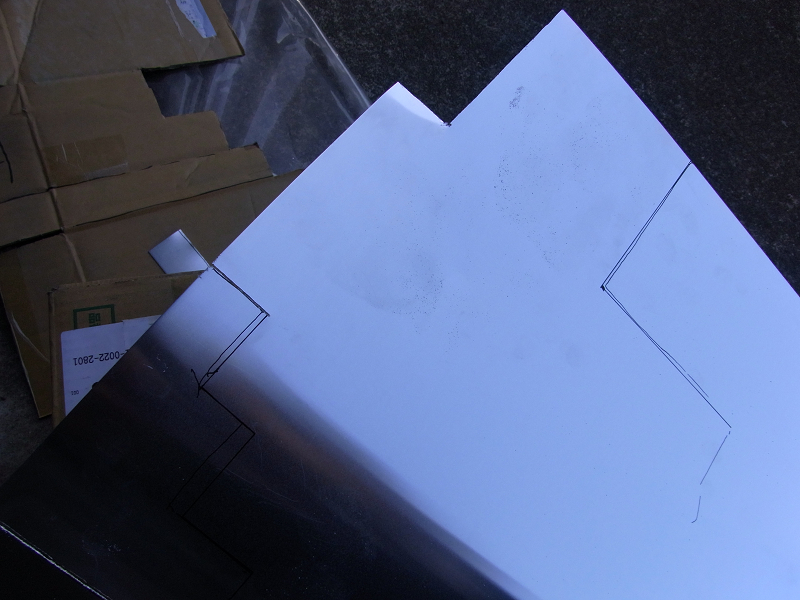

切断ラインをうつす でわ手作業でw いらないところを切り取っていく感じ

アルミ板が厚すぎて・・・ めちゃくちゃ疲れました(;-_-) =3 いよいよ装着

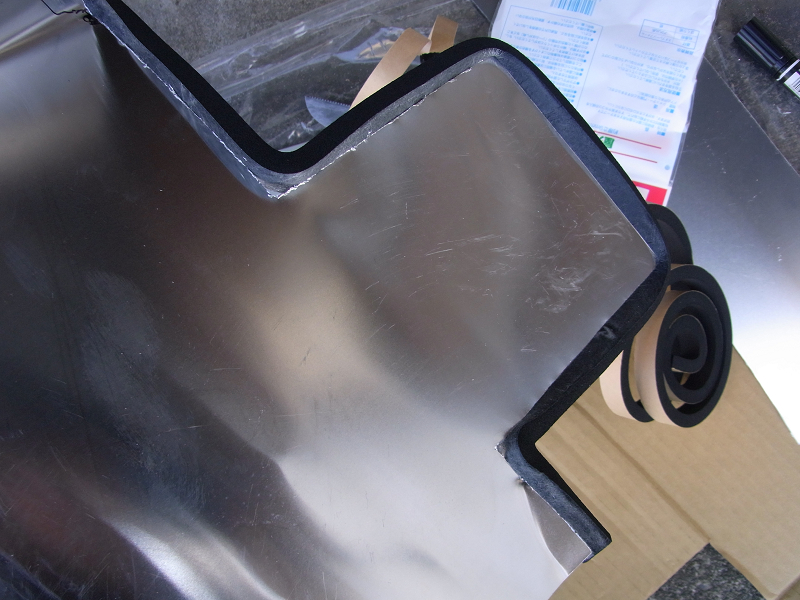

切るの面倒になったので折り曲げるw 怪我、傷防止のため戸の隙間をうめるやつを貼り付ける。なんと粘着テープ付きw こんな感じ

怪我防止とステッカーを貼ってみた おおなんかカックイーw 完成♪
